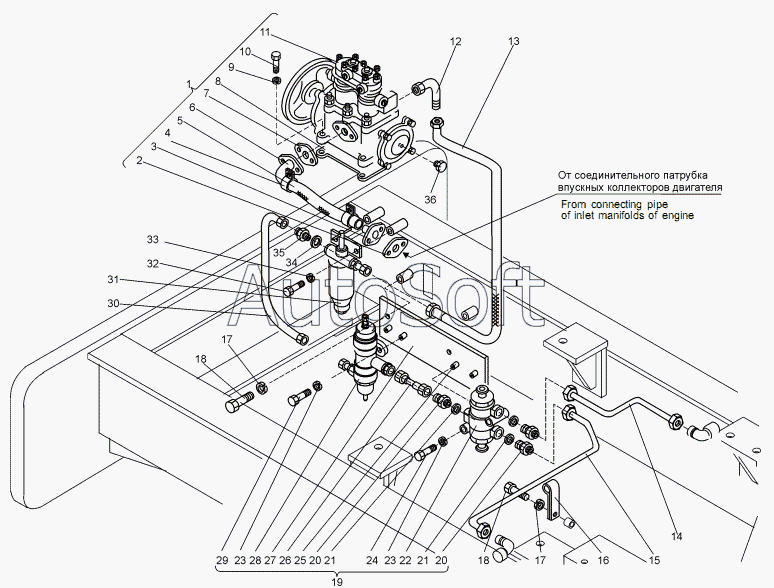

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138 (2009). Система привода тормозов (В138.42.00.000)
28
20
20
21
21
22
23
23
24
25
26
27
19
29
30
31
32
33
34
35
36
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***0 | Установка компрессора | |
| 2 | А***2 | Прокладка | |
| 3 | А***0 | Патрубок | |
| 4 | Д***3 | Хомут | |
| 5 | А***1 | Рукав | |
| 6 | Д***0 | Патрубок | |
| 7 | Д***2 | Прокладка | |
| 8 | Д***9 | Прокладка | |
| 9 | Ш***9 | Шайба 10.65Г.019 | |
| 10 | Б***) | Болт М10-6gх25.58.019 (S16) | |
| 11 | 5***1 | Компрессор | |
| 12 | Д***8 | Угольник | |
| 13 | В***1 | Рукав | |
| 14 | В***0 | Рукав | |
| 15 | В***2 | Рукав | |
| 16 | 0***1 | Хомут | |
| 17 | Ш***9 | Шайба 12.65Г.019 | |
| 18 | Б***) | Болт М12-6gх25.58.019 (S18) | |
| 19 | А***0 | Плита | |
| 20 | 0***3 | Штуцер | |
| 21 | 0***1 | Прокладка | |
| 22 | 1***0 | Клапан защитный | |
| 23 | Ш***9 | Шайба 8.65Г.019 | |
| 24 | 0***3 | Болт | |
| 25 | 0***8 | Бонка | |
| 26 | A***0 | Трубка | |
| 27 | A***4 | Лист | |
| 28 | 1***0 | Регулятор давления с предохранительным клапаном в сборе ОСТ 37.001.085-76 | |
| 29 | Б***) | Болт М8-6gх25.58.019 (S13) | |
| 30 | В***0 | Рукав | |
| 31 | Г***0 | Предохранитель против замерзания ТУ 37.366.104-75 | |
| 32 | 0***3 | Болт | |
| 33 | Ш***9 | Шайба 8.65Г.019 | |
| 34 | 0***1 | Прокладка | |
| 35 | 0***3 | Штуцер | |
| 36 | Д***4 | Пробка коническая |
