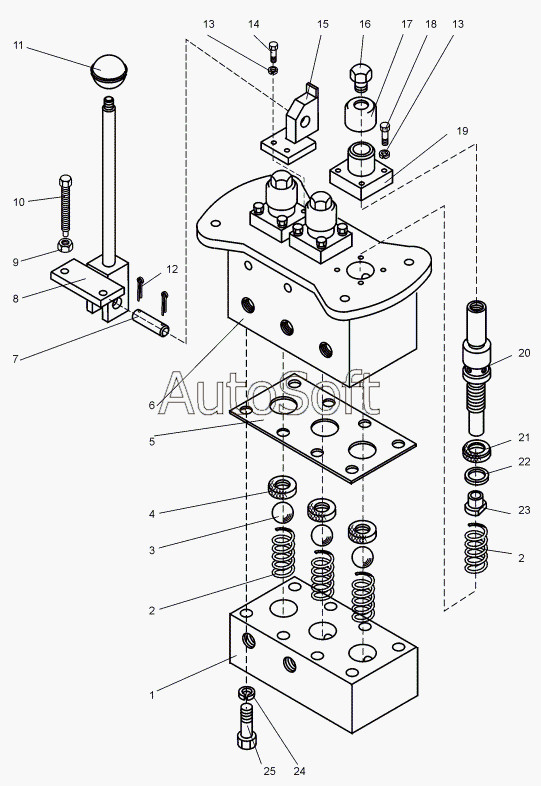

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138 (2009). Пневмораспределитель (ДЗ-98В.42.00.010)
13
13
14
15
16
17
18
19
20
21
22
23
24
25
9
8
7
6
5
4
3
2
2
1
12
11
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***5 | Поддон | |
| 2 | Д***2 | Пружина | |
| 3 | Ш***0 | Шарик 16-60 ±100 | |
| 4 | Д***1 | Манжета | |
| 5 | Д***6 | Прокладка | |
| 6 | Д***1 | Корпус | |
| 7 | Д***1 | Палец | |
| 8 | Д***0 | Рычаг | |
| 9 | Г***) | Гайка М8-6Н.5.019 (S13) | |
| 10 | Д***0 | Болт специальный | |
| 11 | Д***7 | Рукоятка | |
| 12 | Ш***9 | Шплинт 2х20.019 | |
| 13 | Ш***9 | Шайба 6.65Г.019 | |
| 14 | Б***9 | Болт М6-6gх25.58.019 | |
| 15 | Д***0 | Кронштейн | |
| 16 | Д***8 | Болт специальный | |
| 17 | Д***7 | Ограничитель | |
| 18 | Б***9 | Болт М6-6gх20.58.019 | |
| 19 | Д***6 | Крышка | |
| 20 | Д***2 | Золотник | |
| 21 | Д***6 | Манжета | |
| 22 | Д***8 | Шайба | |
| 23 | Д***6 | Гайка специальная | |
| 24 | Ш***9 | Шайба 8.65Г.019 | |
| 25 | Б***9 | Болт М8-6gх45.58.019 |
