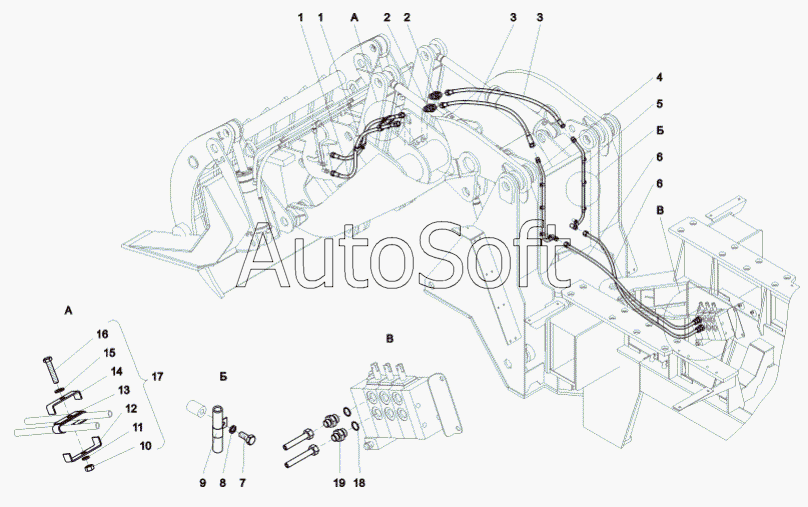

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138 (2009). Гидрооборудование челюстного захвата (В138.44.00.000)
10
19
18
17
16
15
14
13
12
11
1
1
9
8
7
6
6
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***1 | Рукав высокого давления РВД 16 .90.1600.0,24.11 / М27х1,5/М27х1,5-У1 | |
| 2 | В***1 | Штуцер | |
| 3 | Р***1 | Рукав высокого давления РВД 16 .90.1900.0,24.11 / М27х1,5/М27х1,5-У1 | |
| 4 | В***0 | Труба | |
| 5 | В***0 | Труба | |
| 6 | Р***1 | Рукав высокого давления РВД 16 .90.1350.0,24.11 / М27х1,5/М27х1,5-У1 | |
| 7 | Б***) | Болт М10-6gх25.58.019 (S16 ) | |
| 8 | Ш***9 | Шайба 10.65Г.019 | |
| 9 | 0***1 | Хомут | |
| 10 | Г***) | Гайка М12-6Н.5.019 (S18) | |
| 11 | Ш***9 | Шайба 12.65Г.019 | |
| 12 | В***1 | Скоба | |
| 13 | В***3 | Прокладка | |
| 14 | В***2 | Скоба | |
| 15 | Ш***9 | Шайба С12.02.019 | |
| 16 | Б***) | Болт М12-6gх60.58.019 (S19 ) | |
| 17 | В***0 | Хомут | |
| 18 | 0***0 | Кольцо 030-035-30 | |
| 19 | 0***1 | Штуцер |
