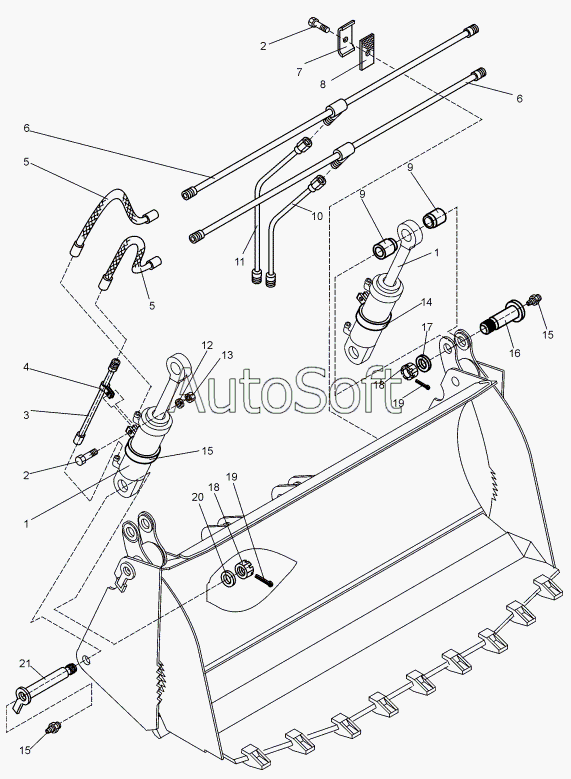

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138 (2009). Ковш двухчелюстной (В138.82.00.000)
11
21
20
19
19
18
18
17
16
15
15
15
14
13
12
1
1
10
9
9
8
7
6
6
5
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***0 | Гидроцилиндр | |
| 2 | Б***) | Болт М10-6gх35.58.019 (S16) | |
| 3 | В***0 | Труба | |
| 4 | Д***2 | Хомут | |
| 5 | Р***1 | Рукав РВД16.90.450.0,2. 11/11 | |
| 6 | В***0 | Труба | |
| 7 | Д***3 | Хомут | |
| 8 | Д***4 | Пластина | |
| 9 | Т***2 | Втулка | |
| 10 | В***0 | Труба | |
| 11 | В***0 | Труба | |
| 12 | Ш***9 | Шайба 10.65Г.019 | |
| 13 | Г***) | Гайка М10-6Н.5.019 (S16) | |
| 14 | 0***4 | Хомут | |
| 15 | М***6 | Масленка 1.2.Ц6 | |
| 16 | Т***2 | Ось | |
| 17 | 0***2 | Шайба | |
| 18 | 0***1 | Гайка прорезная | |
| 19 | Ш***9 | Шплинт 8х71.019 | |
| 20 | 0***1 | Шайба | |
| 21 | Т***1 | Ось |
