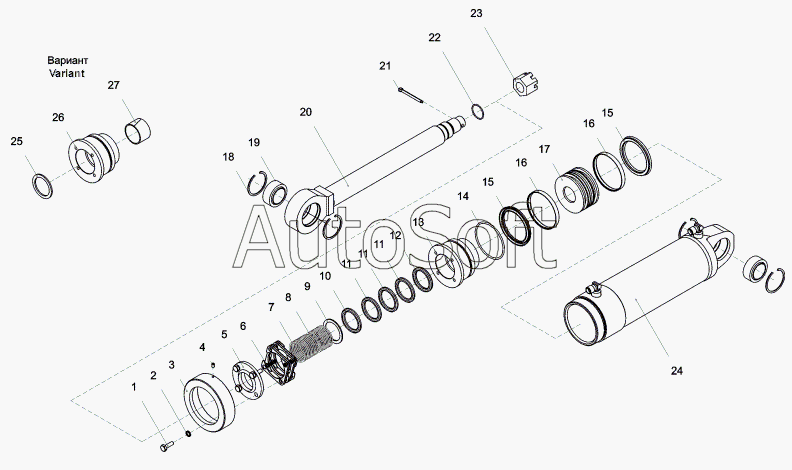

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138 (2009). Гидроцилиндр (В138.82.07.000)
13
27
26
25
24
23
22
21
20
19
18
17
16
16
15
15
14
1
12
12
11
11
11
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | Болт | |
| 2 | Ш***9 | Шайба 12.65Г.019 | |
| 3 | Д***3 | Гайка | |
| 4 | В***9 | Винт В.М8-6gх16.22Н.019 | |
| 5 | Д***1 | Скребок | |
| 6 | Д***8 | Прокладка | |
| 7 | Д***7 | Чистик | |
| 8 | Д***6 | Чистик | |
| 9 | Д***4 | Шайба | |
| 10 | Д***7 | Кольцо нажимное | |
| 10 | К***2 | Кольцо нажимное ГОСТ 22704-77 | |
| 11 | М***2 | Манжета М60х80-2 | |
| 12 | Д***6 | Кольцо опорное | |
| 12 | К***2 | Кольцо опорное ГОСТ 22704-77 | |
| 13 | Д***0 | Крышка | |
| 14 | 1***2 | Кольцо ГОСТ 18829-73/ГОСТ 9833-73 | |
| 15 | М***5 | Манжета 125х105-5 | |
| 16 | Д***7 | Кольцо | |
| 17 | Д***2 | Поршень | |
| 18 | С***5 | Кольцо ГОСТ 13941-86 | |
| 19 | Ш***0 | Подшипник ГОСТ 3635-78 | |
| 20 | В***0 | Шток | |
| 21 | Ш***9 | Шплинт 8х80.019 | |
| 22 | 0***2 | Кольцо ГОСТ 18829-73/ГОСТ 9833-73 | |
| 23 | 0***3 | Гайка | |
| 24 | В***0 | Цилиндр | |
| 25 | 0***6 | Кольцо | |
| 26 | Д***2 | Крышка | |
| 27 | Д***7 | Втулка |
