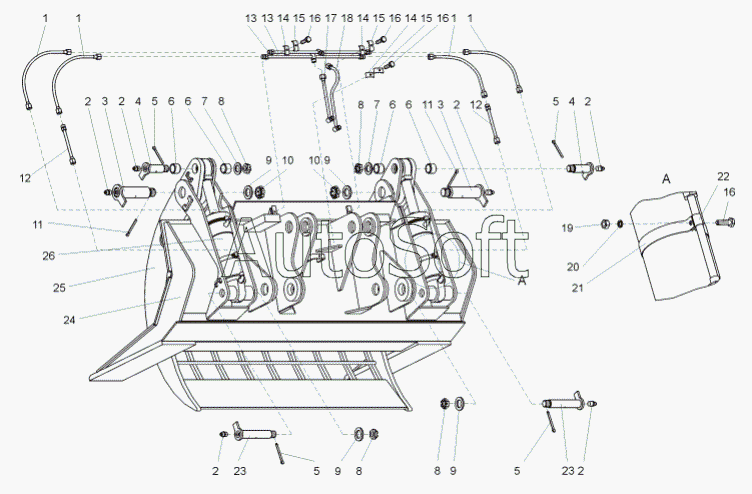

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138 (2009). Захват челюстной (В138.83.00.000)
14
14
14
26
25
24
23
23
22
21
20
19
18
17
16
16
16
16
15
15
15
1
1
1
1
13
13
12
12
11
11
10
10
9
9
9
9
8
8
8
8
7
7
6
6
6
6
5
5
5
5
4
4
3
3
2
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***1 | Рукав высокого давления РВД 16.90.450.0,2.11/11 ТУ 3148-001-20871731-94 | |
| 2 | М***6 | Масленка 1.2.Ц6 | |
| 3 | В***0 | Ось | |
| 4 | Т***2 | Ось | |
| 5 | Ш***9 | Шплинт 8х71.019 | |
| 6 | Т***2 | Втулка | |
| 7 | 0***2 | Шайба | |
| 8 | 0***1 | Гайка прорезная | |
| 9 | 0***1 | Шайба | |
| 10 | 0***2 | Гайка | |
| 11 | Ш***9 | Шплинт 8х80.019 | |
| 12 | В***0 | Труба | |
| 13 | В***0 | Труба | |
| 14 | Д***4 | Пластина | |
| 15 | Д***3 | Хомут | |
| 16 | Б***) | Болт М10-6gх35.58.019 (S16) | |
| 17 | В***0 | Труба | |
| 18 | В***0 | Труба | |
| 19 | Г***9 | Гайка М10-6Н.5.019 | |
| 20 | Ш***9 | Шайба 10.65Г.019 | |
| 21 | 0***4 | Хомут | |
| 22 | Д***2 | Хомут | |
| 23 | Т***1 | Ось | |
| 24 | В***0 | Челюсть | |
| 25 | В***0 | Захват | |
| 26 | В***0 | Гидроцилиндр |
