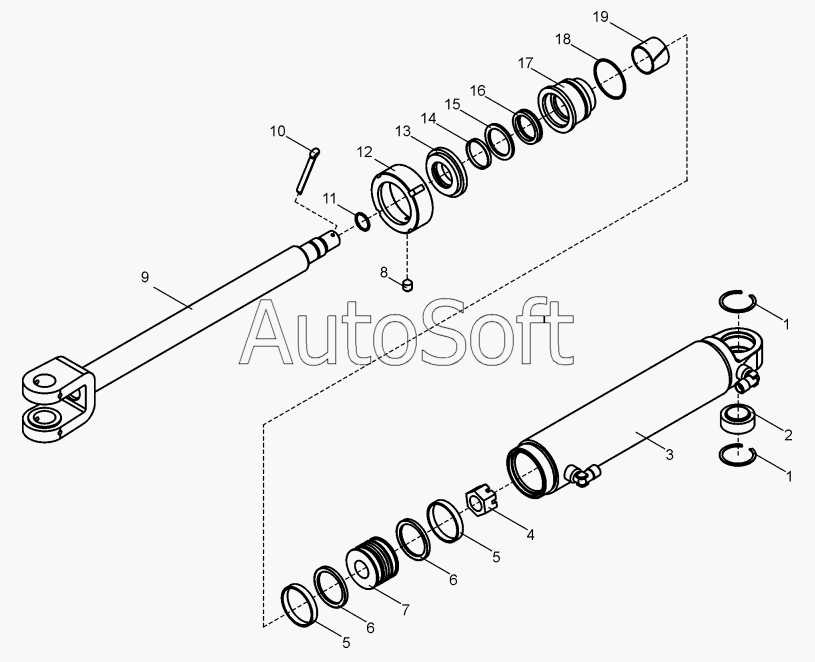

Каталог запасных частей к технике: ЧСДМ В-140 (2010). Гидроцилиндр (В140.14.01.000)
1
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***6 | Кольцо | |
| 2 | Ш***0 | Подшипник ГОСТ 3635-78 | |
| 3 | В***0 | Цилиндр | |
| 4 | Д***6 | Гайка | |
| 5 | Е***3 | Уплотнение | |
| 6 | Е***0 | Уплотняющее кольцо | |
| 7 | А***5 | Поршень | |
| 8 | Г***3 | Винт М8-6gх16.22Н.019 | |
| 9 | В***0 | Шток | |
| 10 | Ш***9 | Шплинт | |
| 11 | Г***3 | Кольцо | |
| 12 | А***6 | Гайка | |
| 13 | А***4 | Крышка | |
| 14 | Е***1 | Кольцо грязесъемника Е52-050-1 | |
| 15 | 3***1 | Резиновое кольцо грязесъемника 331 | |
| 16 | Е***4 | Уплотнительная манжета штока Е30-050-4 | |
| 17 | А***3 | Крышка | |
| 18 | Г***3 | Кольцо | |
| 19 | П***3 | Втулка |
