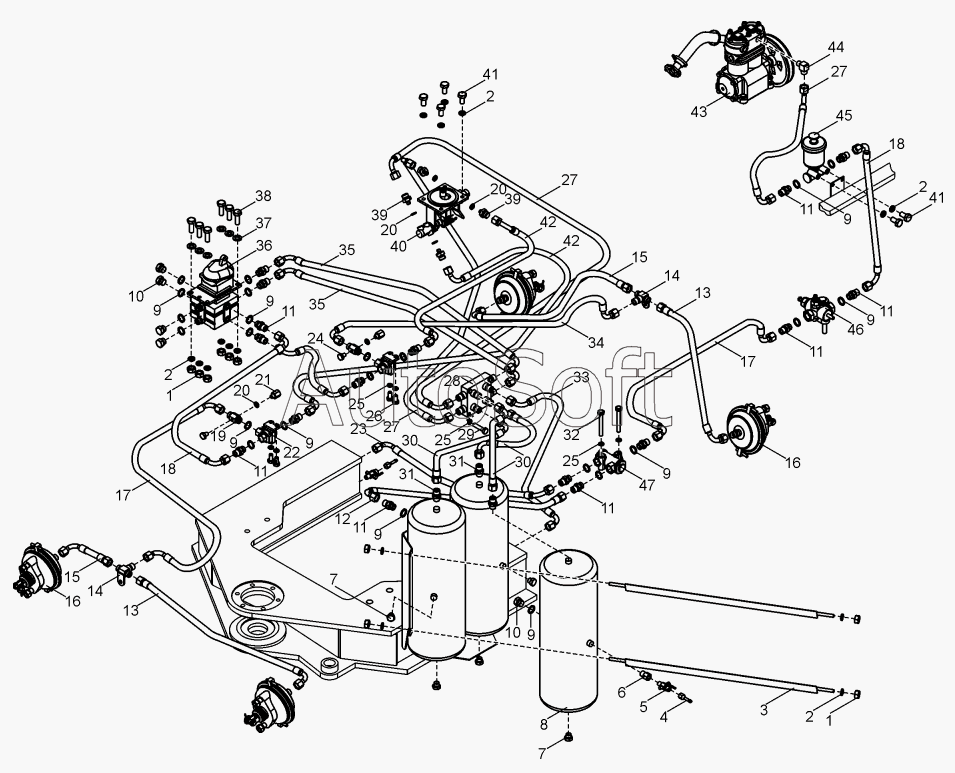

Каталог запасных частей к технике: ЧСДМ В-140 (2010). Cистема привода тормозов (В140.42.00.000)
1
1
2
2
2
2
3
4
5
6
7
7
8
8
9
9
9
9
9
9
9
9
9
10
10
11
11
11
11
11
11
11
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
20
20
21
22
23
24
25
25
25
26
27
27
27
28
29
30
30
31
31
32
33
34
35
35
36
37
38
39
39
40
41
41
42
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Гайка | |
| 2 | Г***0 | Шайба | |
| 3 | В***0 | Кронштейн | |
| 4 | Д***6 | Штуцер | |
| 5 | 2***Б | Краник проходной | |
| 6 | В***5 | Штуцер | |
| 7 | 0***2 | Пробка | |
| 8 | 3***0 | Ресивер | |
| 9 | 0***1 | Прокладка | |
| 10 | 0***1 | Пробка | |
| 11 | 0***3 | Штуцер | |
| 12 | Р***1 | РВД | |
| 13 | Р***1 | РВД | |
| 14 | В***0 | Тройник | |
| 15 | Р***1 | РВД | |
| 16 | В***0 | Установка тормозной камеры | |
| 17 | Р***1 | РВД | |
| 18 | Р***1 | РВД | |
| 19 | Т***8 | Переходник | |
| 20 | 0***4 | Прокладка | |
| 21 | Д***1 | Штуцер | |
| 22 | 1***0 | Клапан двухмагистральный | |
| 23 | Р***° | РНД 12.6.1500.0,1.54-90°/ 54-90°.М22х1,5/М22х1,5-У1 | |
| 24 | Д***4 | Пробка коническая | |
| 25 | Г***0 | Шайба | |
| 26 | Г***0 | Болт | |
| 27 | Р***° | РНД 12.6.900.0,1.54-90°/ 54-90°.М22х1,5/М22х1,5-У1 | |
| 28 | В***0 | Плита | |
| 29 | Г***0 | Болт | |
| 30 | Р***1 | РВД | |
| 31 | 0***7 | Штуцер | |
| 32 | 0***3 | Болт | |
| 33 | Р***1 | РВД | |
| 34 | Р***° | РВД | |
| 35 | Р***1 | РВД | |
| 36 | 1***8 | Кран тормозной двухсекционный | |
| 37 | Ш***9 | Шайба С10.02.019 | |
| 38 | Г***0 | Болт | |
| 39 | 0***2 | Штуцер | |
| 40 | В***0 | Пневмораспределитель | |
| 41 | Г***0 | Болт | |
| 42 | Р***° | РНД 12.6.1200.0,1.54-90°/ 54-90°.М22х1,5/М22х1,5-У1 | |
| 43 | А***0 | Установка компрессора | |
| 44 | Д***8 | Угольник | |
| 45 | 1***1 | Противозамерзатель | |
| 46 | 1***0 | Регулятор давления с предохранительным клапаном | |
| 47 | 1***0 | Клапан защитный |
