Каталог запасных частей к технике: ЧСДМ В-160 (2010). Система охлаждения и разогрева двигателя (В160.33.10.000)
43
30
31
32
32
32
33
33
34
34
34
34
35
36
37
38
39
40
41
42
29
44
45
46
47
48
49
50
51
52
52
53
54
55
56
15
2
3
4
4
4
4
4
4
4
4
4
5
6
7
7
7
8
8
8
9
10
10
11
12
12
12
13
13
14
1
1
16
16
16
16
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28

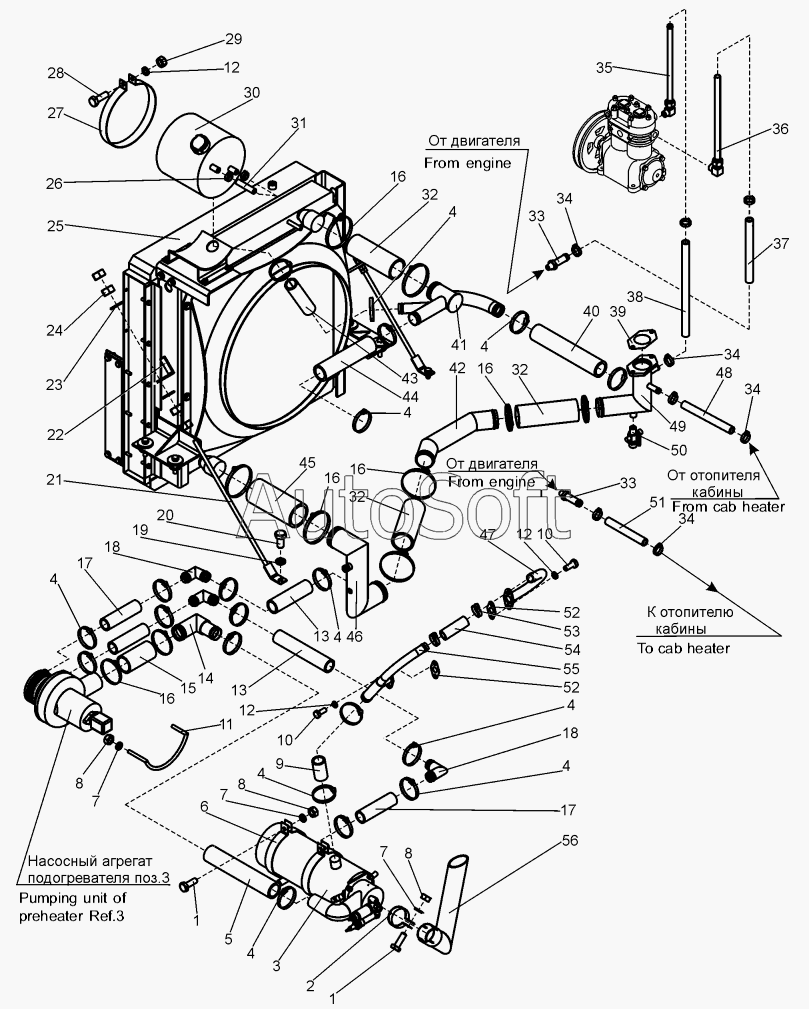

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Болт | |
| 2 | 0***1 | Хомут | |
| 3 | П***0 | Подогреватель жидкостный дизельный | |
| 4 | Х***8 | Хомут винтовой | |
| 5 | В***3 | Рукав | |
| 6 | 0***2 | Хомут | |
| 7 | Г***0 | Шайба | |
| 8 | Г***0 | Гайка | |
| 9 | В***8 | Рукав | |
| 10 | Г***0 | Болт | |
| 11 | Д***4 | Стремянка | |
| 12 | Г***0 | Шайба | |
| 13 | В***9 | Рукав | |
| 14 | Д***0 | Труба воздушная | |
| 15 | В***4 | Рукав | |
| 16 | Х***4 | Хомут винтовой | |
| 17 | В***6 | Рукав | |
| 18 | Т***0 | Уголок | |
| 19 | Г***0 | Шайба | |
| 20 | Г***0 | Болт | |
| 21 | А***0 | Стяжка | |
| 22 | А***4 | Уголок | |
| 23 | Г***8 | Шайба | |
| 24 | Г***0 | Гайка | |
| 25 | В***0 | Блок радиаторов | |
| 26 | Х***6 | Хомут винтовой | |
| 27 | 0***6 | Хомут | |
| 28 | Г***0 | Болт | |
| 29 | Г***0 | Гайка | |
| 30 | Б***к | Бачок расширительный | |
| 31 | В***1 | Рукав | |
| 32 | В***5 | Рукав | |
| 33 | Д***9 | Штуцер | |
| 34 | Х***2 | Хомут винтовой | |
| 35 | А***1 | Труба | |
| 36 | А***0 | Труба | |
| 37 | В***1 | Рукав | |
| 38 | В***2 | Рукав | |
| 39 | А***5 | Прокладка | |
| 40 | В***1 | Рукав | |
| 41 | Д***0 | Коллектор | |
| 42 | Д***0 | Труба | |
| 43 | В***7 | Рукав | |
| 44 | В***2 | Рукав | |
| 45 | В***6 | Рукав | |
| 46 | Д***0 | Труба | |
| 47 | А***0 | Труба | |
| 48 | В***4 | Рукав | |
| 49 | А***0 | Труба | |
| 50 | 3***А | Краник сливной | |
| 51 | В***3 | Рукав | |
| 52 | Д***1 | Прокладка | |
| 53 | Х***0 | Хомут винтовой | |
| 54 | В***5 | Рукав | |
| 55 | А***0 | Труба | |
| 56 | Д***0 | Труба выхлопная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
