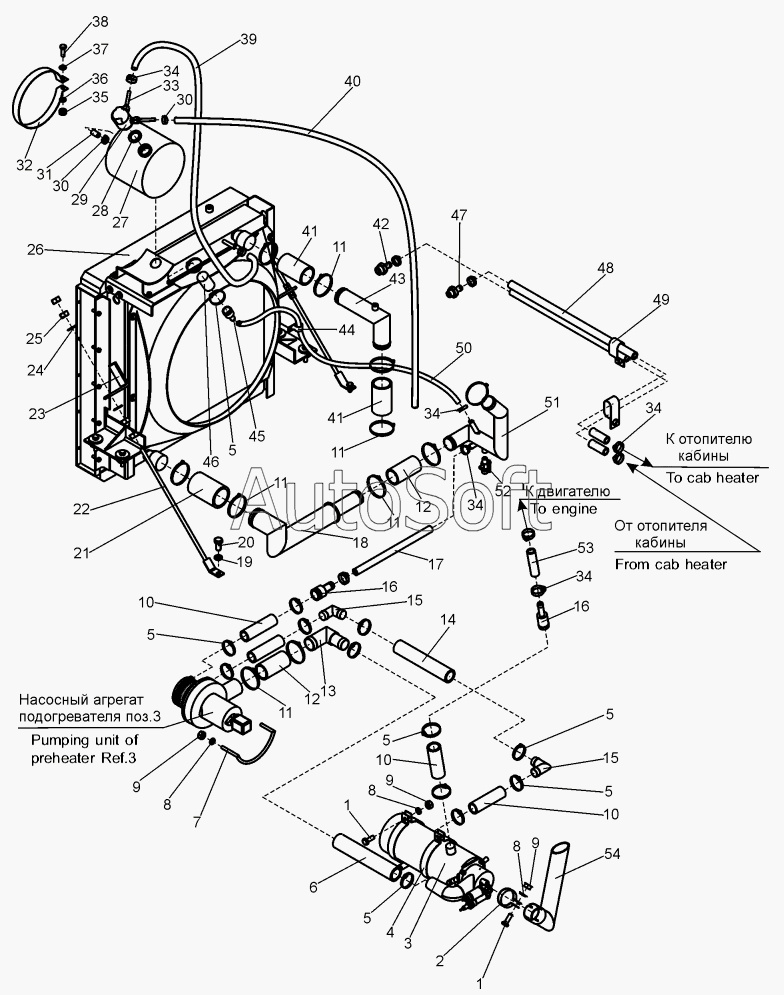

Каталог запасных частей к технике: ЧСДМ В-160 (2010). Система охлаждения и разогрева двигателя (В160.33.20.000)
42
29
30
30
31
32
33
34
34
34
34
34
35
36
37
38
39
40
41
41
28
43
44
45
46
47
48
49
50
51
52
53
54
15
15
2
3
4
5
5
5
5
5
5
6
7
8
8
8
9
9
9
10
10
10
11
11
11
11
11
12
12
13
14
1
1
16
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Болт | |
| 2 | 0***6 | Хомут | |
| 3 | П***0 | Подогреватель жидкостный дизельный | |
| 4 | 0***2 | Хомут | |
| 5 | Х***8 | Хомут винтовой | |
| 6 | В***8 | Рукав | |
| 7 | Д***4 | Стремянка | |
| 8 | Г***0 | Шайба | |
| 9 | Г***0 | Гайка | |
| 10 | В***5 | Рукав | |
| 11 | Х***4 | Хомут винтовой | |
| 12 | В***9 | Рукав | |
| 13 | Д***0 | Труба воздушная | |
| 14 | В***5 | Рукав | |
| 15 | Т***0 | Уголок | |
| 16 | В***2 | Переходник | |
| 17 | В***3 | Рукав | |
| 18 | В***0 | Труба | |
| 19 | Г***0 | Шайба | |
| 20 | Г***0 | Болт | |
| 21 | В***8 | Рукав | |
| 22 | А***0 | Стяжка | |
| 23 | А***4 | Уголок | |
| 24 | Г***8 | Шайба | |
| 25 | Г***0 | Гайка | |
| 26 | В***0 | Блок радиаторов | |
| 27 | Б***к | Бачок расширительный | |
| 28 | Д***9 | Кольцо | |
| 29 | Д***5 | Переходник | |
| 30 | Х***6 | Хомут винтовой | |
| 31 | В***1 | Рукав | |
| 32 | 0***6 | Хомут | |
| 33 | Д***0 | Трубка пароотводная | |
| 34 | Х***2 | Хомут винтовой | |
| 35 | Г***0 | Гайка | |
| 36 | Г***0 | Шайба | |
| 37 | Г***8 | Шайба | |
| 38 | Г***0 | Болт | |
| 39 | В***2 | Рукав | |
| 40 | Т***2 | Рукав | |
| 41 | В***7 | Рукав | |
| 42 | Д***4 | Штуцер | |
| 43 | В***0 | Труба | |
| 44 | 0***9 | Хомут | |
| 45 | Д***4 | Переходник | |
| 46 | Д***8 | Рукав | |
| 47 | Т***6 | Хомут | |
| 48 | В***2 | Штуцер | |
| 49 | 0***2 | Рукав | |
| 50 | Т***4 | Рукав | |
| 51 | В***0 | Труба заборная | |
| 52 | 3***А | Краник сливной | |
| 53 | В***4 | Штуцер | |
| 54 | Д***0 | Труба выхлопная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
