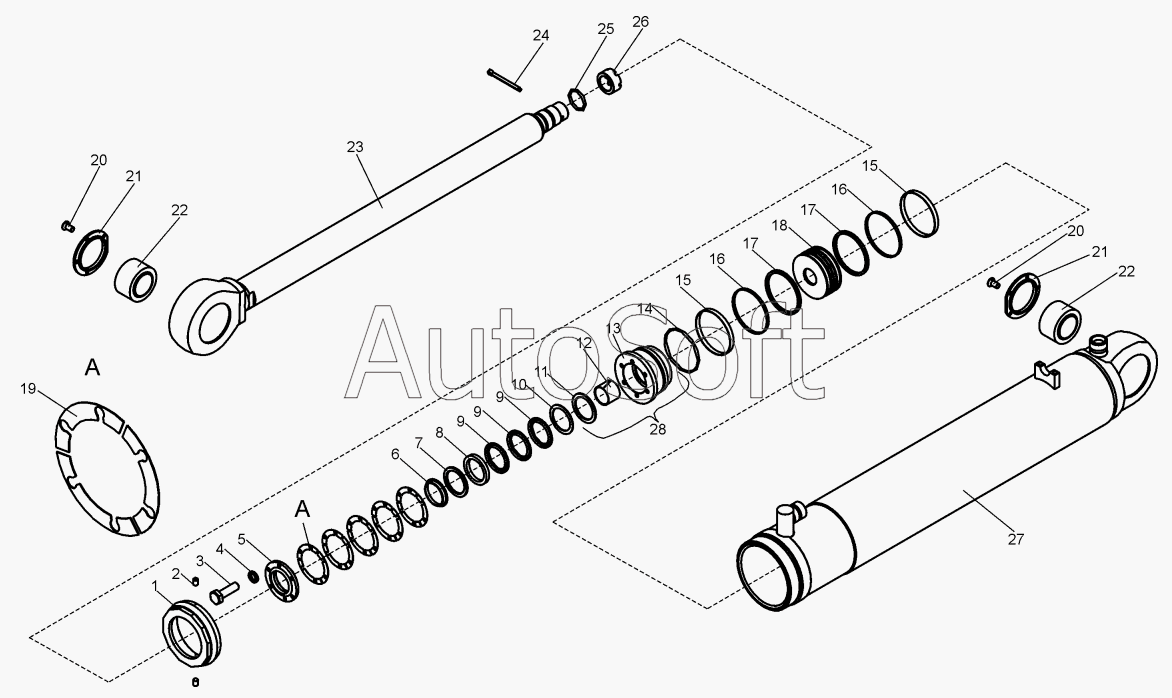

Каталог запасных частей к технике: ЧСДМ В-160 (2010). Гидроцилиндр (ТО-40.43.01.450)
1
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
15
16
16
17
17
18
19
20
20
21
21
22
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***3 | Гайка | |
| 2 | Г***3 | Винт М8-6gх16.22Н.019 | |
| 3 | Г***0 | Болт | |
| 4 | Г***0 | Шайба | |
| 5 | Д***3 | Скребок | |
| 6 | Д***4 | Грязесъемник | |
| 7 | Д***6 | Шайба | |
| 8 | Г***7 | Кольцо нажимное | |
| 9 | Г***7 | Кольцо нажимное | |
| 10 | Г***7 | Кольцо нажимное | |
| 11 | 0***5 | Кольцо | |
| 12 | Д***6 | Втулка | |
| 13 | Б***4 | Крышка | |
| 14 | К***2 | Кольцо | |
| 15 | Т***5 | Кольцо Е21-160-15-4 | |
| 16 | Т***5 | Уплотнение Е11-160 | |
| 17 | К***0 | Кольцо 02-160 | |
| 18 | Т***6 | Поршень | |
| 19 | Д***6 | Прокладка | |
| 20 | Г***0 | Винт | |
| 21 | Т***5 | Крышка | |
| 22 | Т***0 | Подшипник ШСЛ80 | |
| 23 | Т***0 | Шток | |
| 24 | Г***9 | Шплинт | |
| 25 | К***2 | Кольцо | |
| 26 | Д***2 | Гайка | |
| 27 | Т***0 | Цилиндр | |
| 28 | Б***0 | Крышка |
