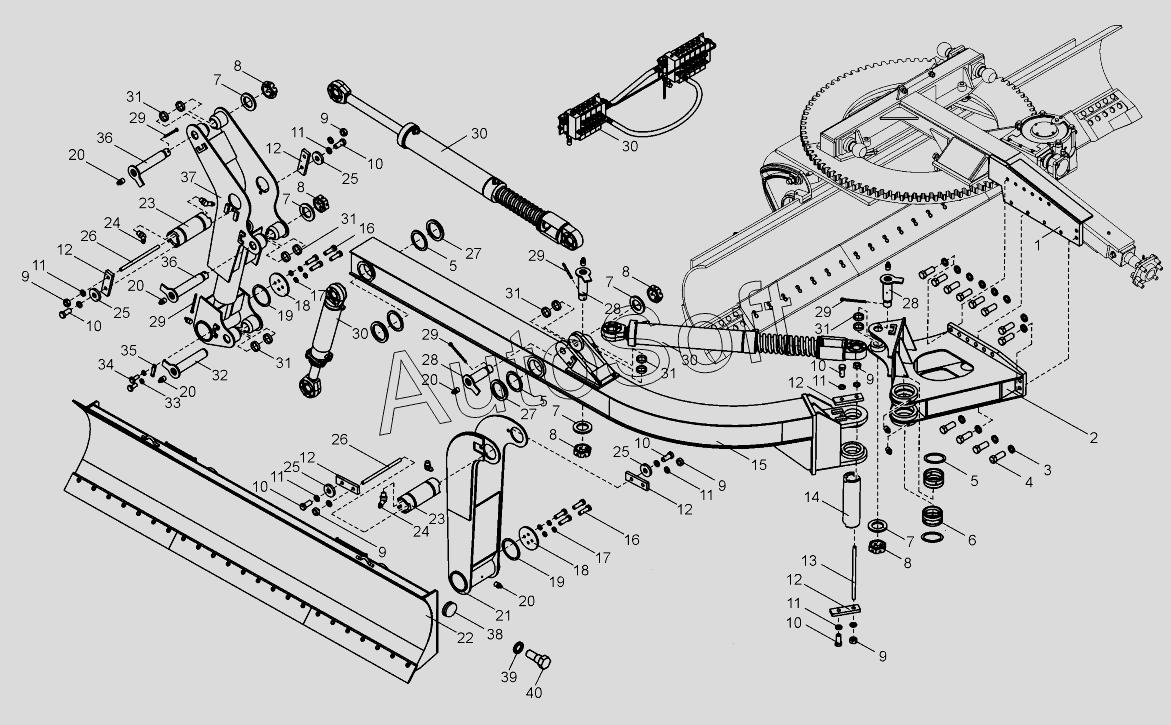

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2015). Боковой отвал (ДЗ-98БО.26.00.000-01)
1
2
3
4
5
5
5
6
7
7
7
7
7
8
8
8
8
8
9
9
9
9
9
9
10
10
10
10
10
10
11
11
11
11
11
11
12
12
12
12
12
12
13
14
15
16
16
17
17
18
18
19
19
20
20
20
20
20
21
22
23
23
24
24
25
25
25
25
26
26
27
27
28
28
28
29
29
29
29
29
30
30
30
30
31
31
31
31
31
31
32
33
34
35
36
36
37
38
39
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***0 | Доработка тяговой рамы | |
| 2 | Д***1 | Кронштейн | |
| 3 | Ш***9 | Шайба 24.65Г.019 | |
| 4 | Д***2 | Болт | |
| 5 | П***1 | Шайба | |
| 6 | Д***6 | Втулка | |
| 7 | 0***1 | Шайба | |
| 8 | 0***2 | Гайка | |
| 9 | Г***) | Гайка | |
| 10 | 0***5 | Болт | |
| 11 | Ш***9 | Шайба 20.65Г.019 | |
| 12 | Д***2 | Планка | |
| 13 | Д***1 | Шпилька | |
| 14 | Д***1 | Ось | |
| 15 | Д***1 | Балка | |
| 16 | Б***) | Болт | |
| 17 | Ш***9 | Шайба 16.65Г.019 | |
| 18 | Д***3 | Крышка | |
| 19 | П***3 | Шайба | |
| 20 | М***6 | Масленка | |
| 21 | Д***0 | Коромысло переднее | |
| 22 | Д***0 | Отвал | |
| 23 | Д***1 | Ось | |
| 24 | М***6 | Маслёнка 2.2.45.Ц6 | |
| 25 | 0***8 | Шайба | |
| 26 | Д***4 | Шпилька | |
| 27 | Д***5 | Шайба | |
| 28 | Д***0 | Ось | |
| 29 | Ш***9 | Шплинт 8х100.019 | |
| 30 | Д***0 | Гидросистема бокового отвала | |
| 31 | 0***2 | Кольцо | |
| 32 | Д***0 | Ось | |
| 33 | Ш***9 | Шайба 10.65Г.019 | |
| 34 | Б***) | Болт | |
| 35 | Д***7 | Серьга | |
| 36 | Д***0 | Ось | |
| 37 | Д***0 | Рычаг телескопический | |
| 38 | Ф***Е | Сетовозвращатель | |
| 39 | Б***) | Болт | |
| 39 | Ш***9 | Шайба 6.65Г.019 |
