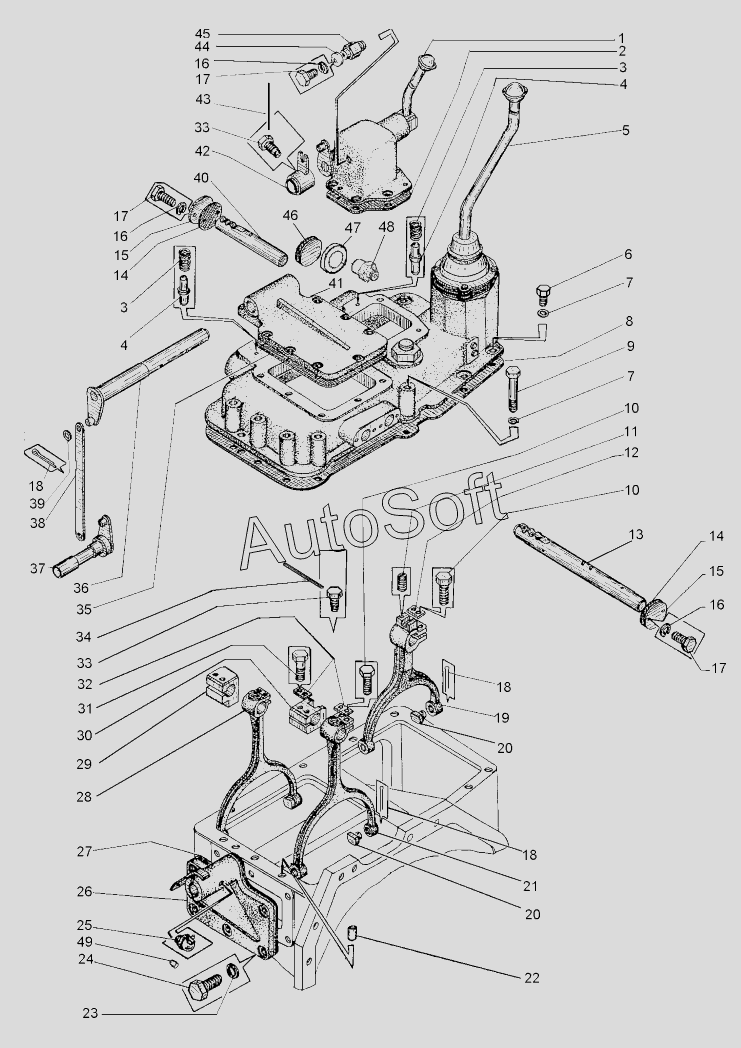

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2015). Коробка передач (ДЗ-98.10.04.000)
1
2
3
3
4
4
5
6
7
7
8
9
10
10
11
12
13
14
14
15
15
16
16
16
17
17
17
18
18
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***0 | Механизм переключения реверса | |
| 2 | Д***1 | Прокладка | |
| 3 | Д***2 | Пружина | |
| 4 | Д***5 | Фиксатор | |
| 5 | Д***0 | Механизм переключения передач | |
| 6 | Б***9 | Болт | |
| 7 | Ш***9 | Шайба 10.65Г.069 | |
| 8 | Д***4 | Прокладка | |
| 9 | Б***9 | Болт | |
| 10 | Б***9 | Болт | |
| 11 | В***9 | Винт М10-8gх20.22Н.019 | |
| 12 | 0***3 | Планка | |
| 13 | Д***5 | Валик | |
| 14 | Д***0 | Прокладка | |
| 15 | Д***9 | Крышка | |
| 16 | Ш***9 | Шайба 8.65Г.069 | |
| 17 | Б***9 | Болт | |
| 18 | Ш***0 | Шплинт 2х20 | |
| 19 | Д***1 | Вилка | |
| 20 | Д***1 | Сухарик | |
| 21 | Д***1 | Вилка | |
| 22 | Д***7 | Штифт | |
| 23 | Ш***9 | Шайба 12.65Г.069 | |
| 24 | Б***9 | Болт | |
| 25 | М***6 | Масленка 2.3.45.Ц6 | |
| 26 | Д***0 | Кронштейн в сборе | |
| 27 | Д***4 | Прокладка | |
| 28 | Д***0 | Вилка в сборе | |
| 29 | Д***1 | Цанга | |
| 30 | Д***9 | Цанга | |
| 31 | Б***9 | Болт | |
| 32 | 0***3 | Планка | |
| 33 | Д***1 | Винт стопорный | |
| 34 | П***6 | Проволока 1,6 | |
| 35 | Д***9 | Прокладка | |
| 36 | Д***0 | Валик в сборе | |
| 37 | Д***0 | Валик | |
| 38 | Д***4 | Тяга | |
| 39 | Ш***9 | Шайба С12.02 019 | |
| 40 | Д***8 | Валик | |
| 41 | Д***1 | Крышка | |
| 42 | Д***0 | Рычаг | |
| 43 | П***6 | Проволока 1,6 | |
| 44 | Д***3 | Корпус | |
| 45 | Д***3 | Сапун | |
| 46 | Д***9 | Прокладка | |
| 47 | Д***2 | Стакан | |
| 48 | В***В | Выключатель | |
| 49 | 2***2 | Колпачок пресс-масленки |
