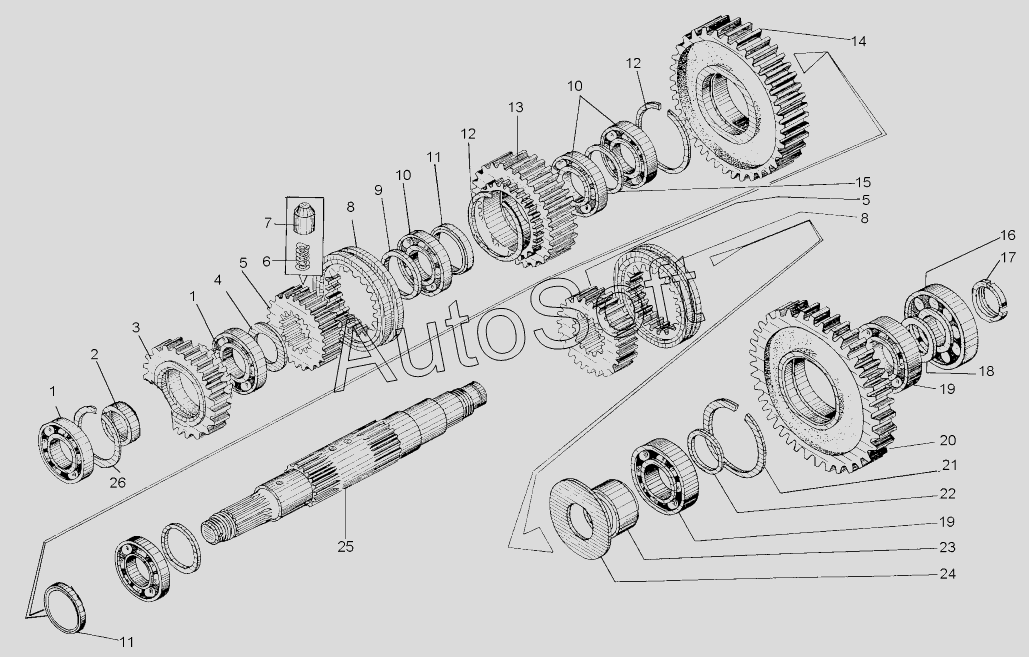

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2015). Вал ведущий (ДЗ-98А.10.04.540)
1
1
2
3
4
5
5
6
7
8
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Подшипник 212 | |
| 2 | Д***6 | Втулка | |
| 3 | Д***7 | Шестерня первой передачи | |
| 4 | Д***8 | Шайба | |
| 5 | Д***1 | Муфта | |
| 6 | Д***2 | Пружина | |
| 7 | Д***4 | Фиксатор | |
| 8 | Д***3 | Муфта | |
| 9 | Д***9 | Кольцо | |
| 10 | 6***) | Подшипник | |
| 11 | Д***1 | Кольцо | |
| 12 | К***5 | Кольцо С115 | |
| 13 | Д***8 | Шестерня второй передачи | |
| 14 | Д***8 | Шестерня третьей передачи | |
| 15 | Д***9 | Кольцо | |
| 16 | 2***1 | Подшипник 2411 | |
| 17 | 0***2 | Гайка круглая | |
| 18 | Д***8 | Кольцо | |
| 19 | 3***2 | Подшипник 312 | |
| 20 | Д***1 | Шестерня реверся | |
| 21 | К***0 | Кольцо C130 | |
| 22 | Д***6 | Кольцо | |
| 23 | Д***5 | Втулка | |
| 24 | Д***4 | Шайба | |
| 25 | Д***8 | Вал ведущий | |
| 26 | К***0 | Кольцо 1В110 |
