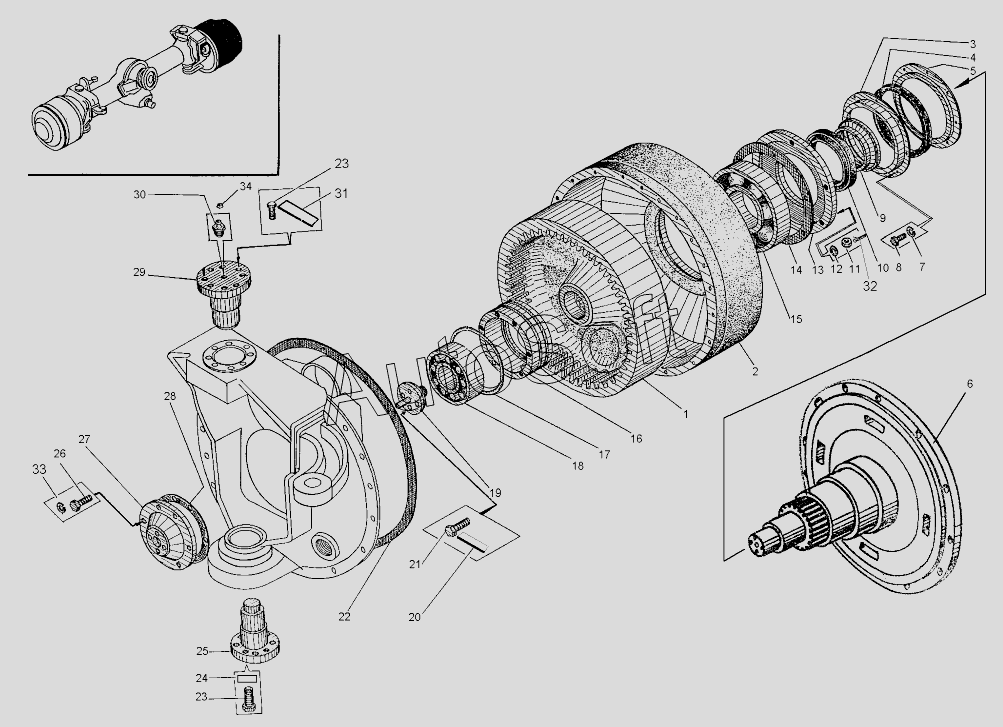

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2015). Мост передний ведущий (ДЗ-98В1.61.00.000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***2 | Шестерня | |
| 2 | Д***0 | Корпус | |
| 3 | Д***8 | Корпус сальника | |
| 4 | К***4 | Кольцо СП210-178-14 | |
| 5 | Д***9 | Крышка сальника | |
| 6 | Д***0 | Ступица колеса | |
| 7 | Ш***9 | Шайба 8.65Г.069 | |
| 8 | Б***9 | Болт | |
| 9 | Д***7 | Втулка | |
| 10 | М***1 | Манжета 2.2-130х160-1 | |
| 11 | Г***9 | Гайка М12-6Н.04.019 | |
| 12 | Ш***9 | Шайба С12.65Г.069 | |
| 13 | Д***5 | Крышка подшипника | |
| 14 | Д***4 | Прокладка | |
| 15 | 3***2 | Подшипник 322 | |
| 16 | Д***1 | Стакан | |
| 17 | К***1 | Кольцо190-200-58-2-21 | |
| 18 | 3***5 | Подшипник 32615 | |
| 19 | Д***1 | Фланец | |
| 20 | Д***7 | Планка | |
| 21 | Б***9 | Болт | |
| 22 | Д***4 | Прокладка | |
| 23 | Б***9 | Болт | |
| 24 | Д***1 | Планка | |
| 25 | Д***8 | Палец | |
| 26 | Б***9 | Болт | |
| 27 | Д***3 | Крышка | |
| 28 | Д***3 | Прокладка | |
| 29 | Д***3 | Палец | |
| 30 | М***6 | Масленка 1.3.Ц6 | |
| 31 | Д***1 | Планка | |
| 32 | Ш***2 | Шплинт 3,2х32 | |
| 33 | Ш***9 | Шайба 12.65Г.069 | |
| 34 | 2***2 | Колпачок пресс-масленки |
