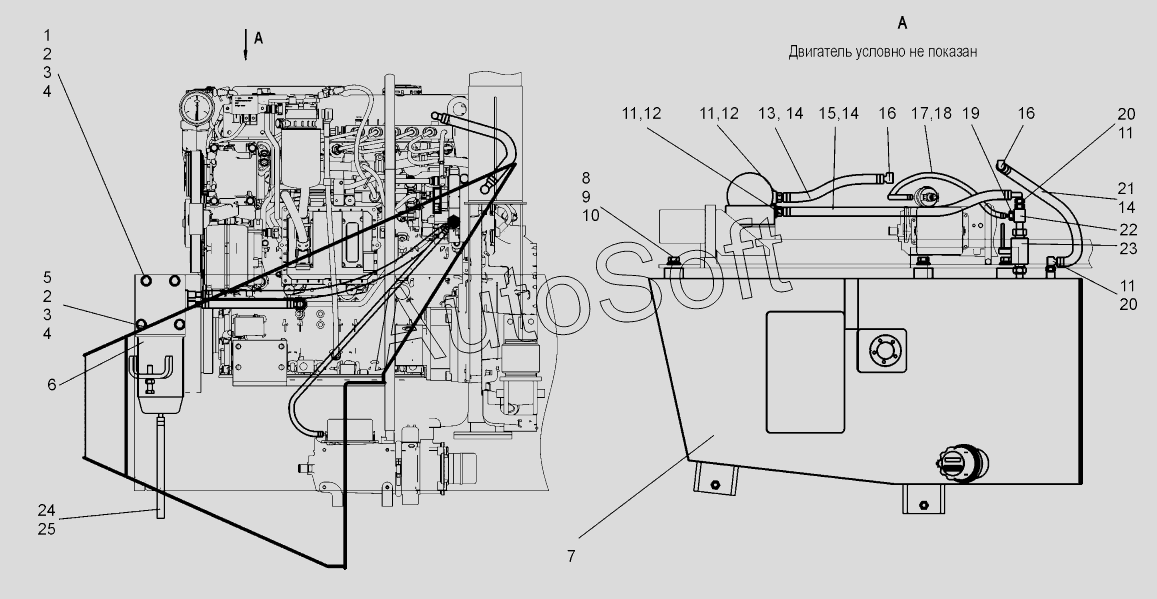

Каталог запасных частей к технике: ЧСДМ TL-150 (2016). Система питания (TL150.31.00.000)
13
25
24
23
22
21
20
20
19
18
17
16
16
15
14
14
14
1
12
12
11
11
11
11
10
9
8
7
6
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***9 | Болт М10-6gх70.58.019 | |
| 2 | Г***9 | Гайка М10-6Н.5.019 | |
| 3 | Ш***9 | Шайба 10.65Г.019 | |
| 4 | Ш***9 | Шайба С10.02.019 | |
| 5 | Б***9 | Болт | |
| 6 | P***0 | Фильтр топливный | |
| 7 | T***0 | Бак топливный | |
| 8 | Б***9 | Болт М16-6gх35.58.019 | |
| 9 | Ш***9 | Шайба 16.65Г.019 | |
| 10 | Ш***9 | Шайба | |
| 11 | F***5 | Фитинг тормозной | |
| 12 | F***2 | Фитинг тормозной | |
| 13 | T***1 | Рукав | |
| 14 | 1***6 | Хомут 1Л 16-25-6 | |
| 15 | T***3 | Рукав | |
| 16 | 5***0 | Штуцер | |
| 17 | T***1 | Рукав | |
| 18 | 1***6 | Хомут 1Л 6-14-6 | |
| 19 | T***5 | Штуцер | |
| 20 | F***2 | Фитинг тормозной | |
| 21 | T***2 | Рукав | |
| 22 | T***0 | Тройник | |
| 23 | В***0 | Кран топливный | |
| 24 | T***2 | Рукав | |
| 25 | 1***6 | Хомут 1Л 12-20-6 |
