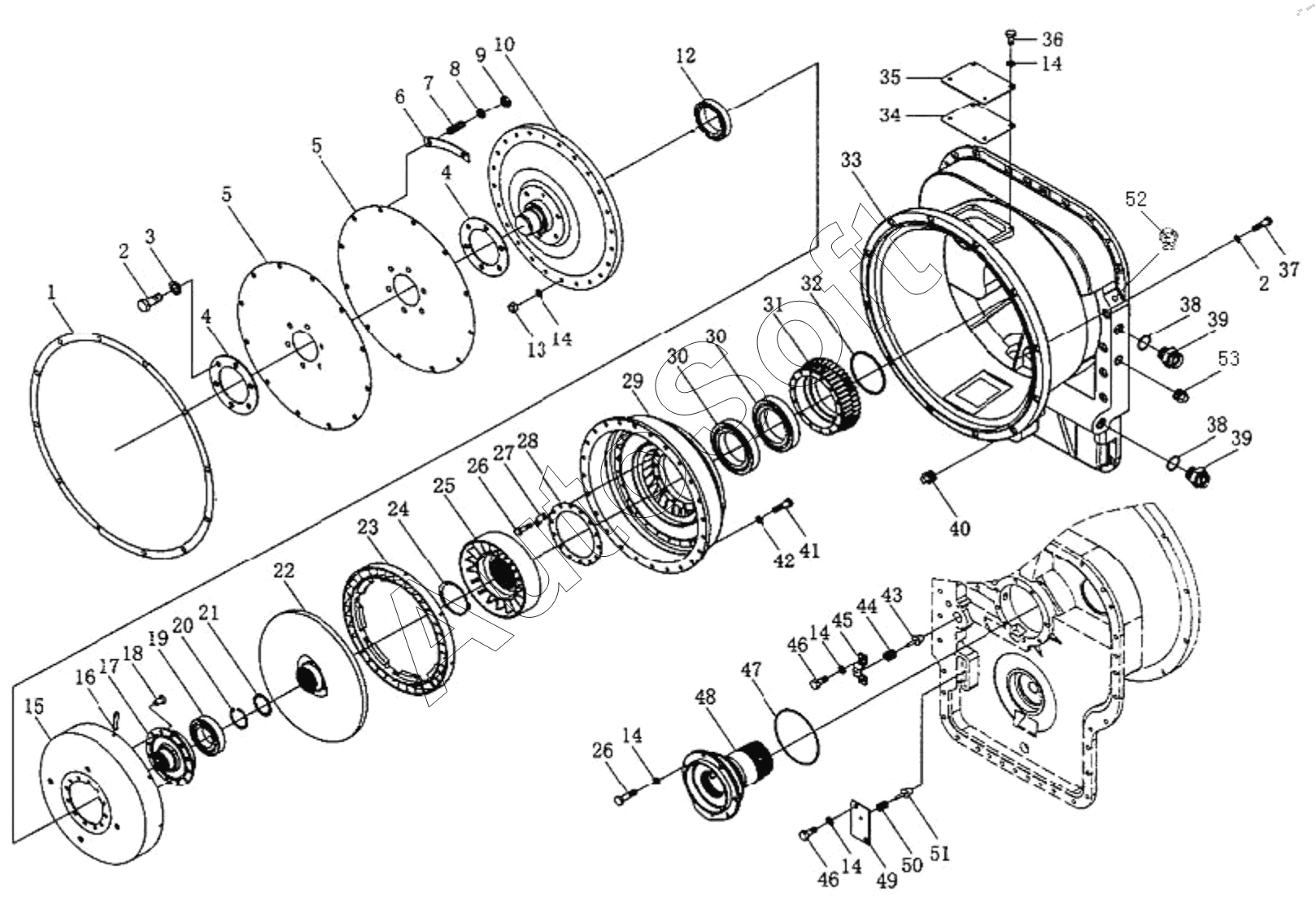

Каталог запасных частей к технике: ЧСДМ WL50 (2023). Гидротрансформатор
41
29
30
30
31
32
33
34
35
36
37
38
38
39
39
40
28
42
43
44
45
46
46
47
48
49
50
51
52
53
15
2
2
3
4
5
5
6
7
8
9
10
12
13
14
14
14
14
14
16
17
18
19
20
21
22
23
24
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| YJSW3156J0122 | Y***2 | Гидротрансформатор | |
| 2 | 0***0 | Болт | |
| 3 | 0***6 | Шайба | |
| 4 | Y***4 | Круглая пластина | |
| 5 | Y***1 | Эластичная пластина | |
| 6 | Y***2 | Прокладка | |
| 7 | G***8 | Болт | |
| 8 | G***0 | Пружинная шайба | |
| 9 | G***0 | Гайка | |
| 10 | Y***1 | Крышка колеса | |
| 12 | G***0 | Подшипник | |
| 13 | 0***6 | Гайка | |
| 14 | 0***5 | Шайба | |
| 15 | Y***0 | Крышка | |
| 16 | Y***2 | Пружинный штифт | |
| 17 | Y***1 | Ступичный подшипник | |
| 18 | G***4 | Заклепка | |
| 19 | G***3 | Подшипник | |
| 20 | Y***5 | Стопорное кольцо | |
| 21 | Y***2 | /Кольцевая прокладка | |
| 22 | Y***1 | Турбинное колесо | |
| 23 | Y***1 | Турбинное колесо | |
| 24 | 0***0 | Стопорное кольцо | |
| 25 | Y***2 | Статор | |
| 26 | 0***5 | Болт | |
| 27 | 0***5 | Регулировочная шайба | |
| 28 | Y***A | Фрикционный диск | |
| 29 | Y***3 | Насосное колесо | |
| 30 | G***7 | Подшипник | |
| 31 | Y***4 | Шлицевая ступица | |
| 32 | Y***A | Уплотнительное кольцо | |
| 33 | Y***D | Корпус ГТ | |
| 34 | Y***D | Прокладка | |
| 35 | Y***D | Пластина | |
| 36 | 0***6 | Болт | |
| 37 | G***5 | Болт | |
| 38 | Y***9 | Шайба | |
| 39 | Y***S | Соединительная муфта | |
| 40 | Y***5 | Пробка | |
| 41 | 0***5 | Болт | |
| 42 | 0***5 | Шайба | |
| 43 | Y***A | Золотниковый шток | |
| 44 | Y***A | Пружина | |
| 45 | Y***A | Колпачок | |
| 46 | 0***6 | Болт | |
| 47 | Y***3 | Уплотнительное кольцо | |
| 48 | Y***A | Вал статора | |
| 49 | Y***A | Пластина | |
| 50 | Y***0 | Пружина | |
| 51 | Y***A | Золотниковый шток | |
| 52 | Y***0 | Соединительная муфта | |
| 53 | Y***L | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
