Каталог запасных частей к технике: ЧСДМ WL50 (2023). Линия гидроцилиндра опрокидывающего механизма (трубопроводы управления)

10
10
17
16
16
15
15
15
15
14
14
14
14
13
13
13
13
12
12
1
9
9
9
9
9
9
8
8
7
6
5
4
3
3
2
2

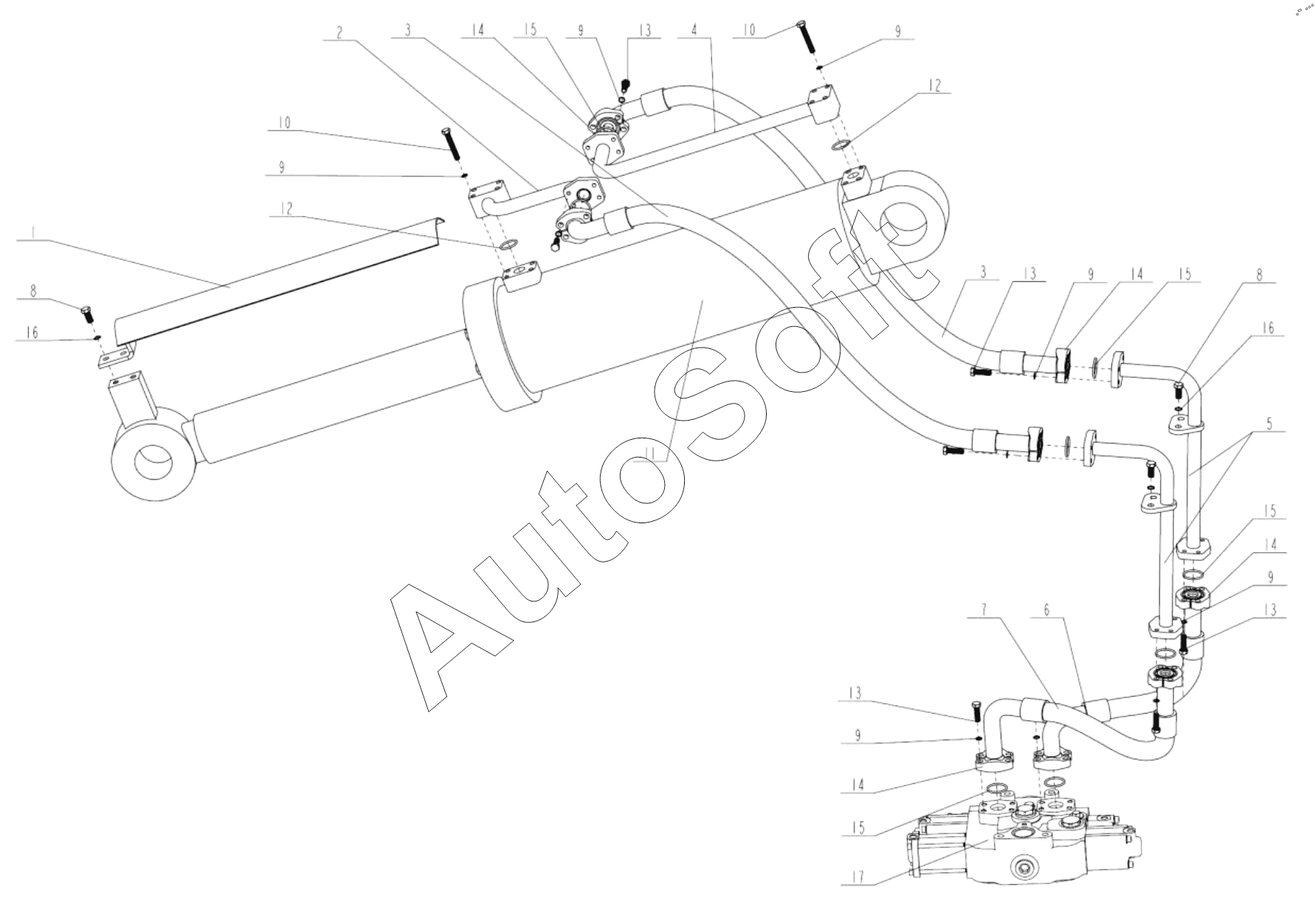

Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
1 | Z***A | Защита штока | |
2 | Z***2 | Трубка к малой поршневой камере цилиндра | |
2 | Z***A | Трубка к малой поршневой камере цилиндра | |
3 | Z***3 | Маслопровод | |
4 | Z***4 | Трубка к большой камере (поршневой полости) цилиндра | |
5 | D***6 | Средняя соединительная трубка | |
6 | Z***3 | Впускной маслопровод I | |
7 | Z***8 | Впускной маслопровод II | |
8 | G***5 | Болт | |
9 | G***0 | Пружинная шайба | |
10 | G***5 | Болт | |
11 | D***A | Цилиндр опрокидывания | |
11 | D***0 | Цилиндр опрокидывания | |
11 | D***0 | Цилиндр опрокидывания | |
12 | G***5 | Уплотнительное кольцо | |
13 | G***5 | Болт | |
14 | 5***0 | Разъемный фланец | |
15 | G***5 | Уплотнительное кольцо | |
16 | G***2 | Пружинная шайба | |
17 | D***0 | Многоходовой клапан |
