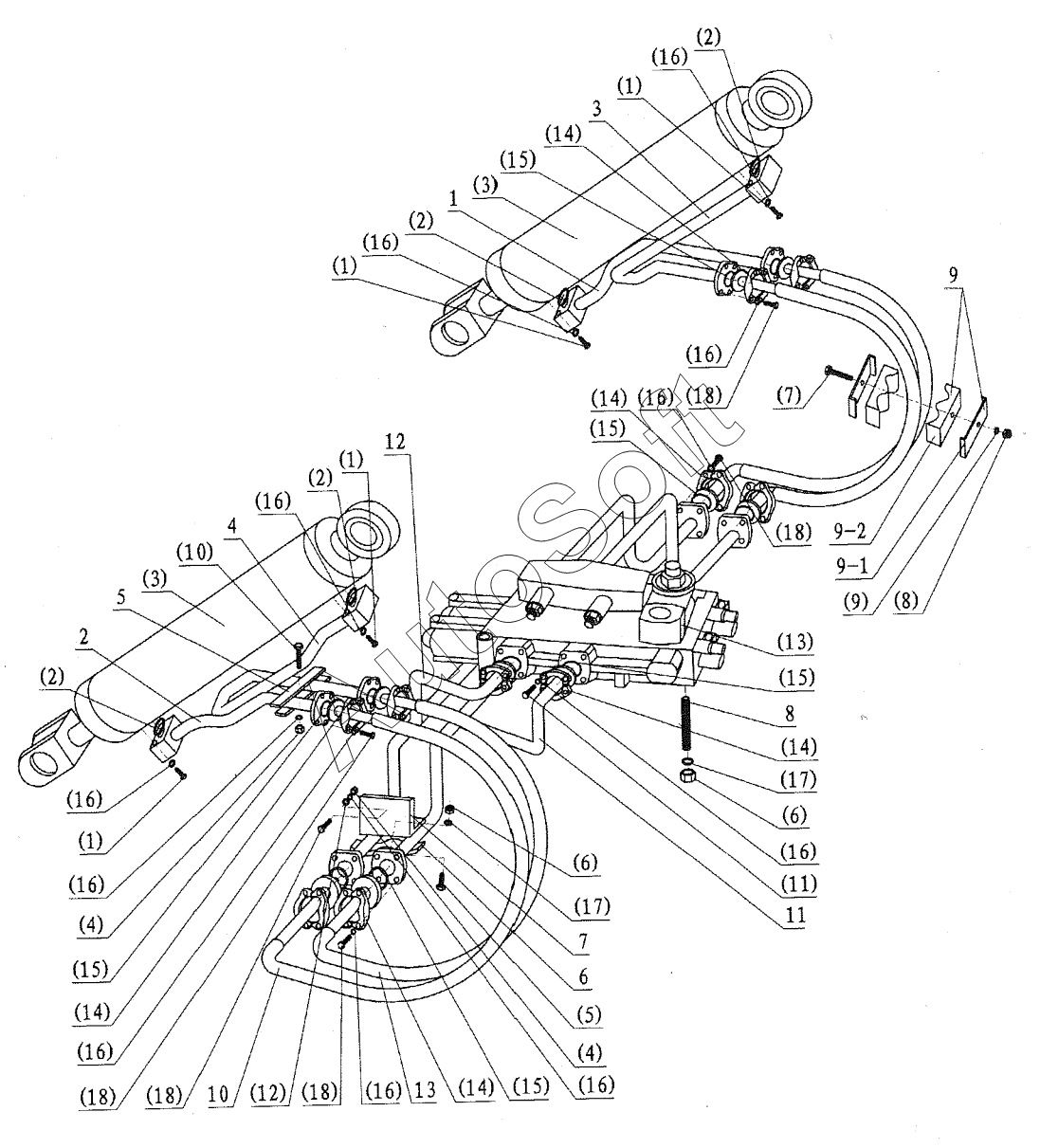

Каталог запасных частей к технике: ЧСДМ WL50 (2023). Линия подъемных гидроцилиндров (трубопроводы управления)
1
2
3
4
5
6
7
8
9
9-1
9-2
10
11
12
13
1.1
1.1
1.1
1.1
1.2
1.2
1.2
1.2
1.3
1.3
1.3
1.3
1.3
1.3
1.3
1.3
1.3
1.4
1.4
1.5
1.6
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.14
1.14
1.14
1.14
1.15
1.15
1.15
1.15
1.15
1.16
1.16
1.16
1.16
1.16
1.16
1.16
1.16
1.16
1.16
1.16
1.17
1.17
1.18
1.18
1.18
1.18
1.18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***2 | Соединение с малой поршневой камерой г/ц подъема (П) | |
| 1.1 | G***5 | Болт | |
| 1.10 | G***5 | Болт | |
| 1.11 | G***0 | Болт | |
| 1.12 | G***0 | Шайба | |
| 1.13 | D***0 | Многоходовой клапан | |
| 1.14 | 5***0 | Разъемный фланец | |
| 1.15 | G***5 | Уплотнительное кольцо | |
| 1.16 | G***3 | Пружинная шайба | |
| 1.17 | G***3 | Пружинная шайба | |
| 1.18 | G***5 | Болт | |
| 1.2 | G***5 | Уплотнительное кольцо | |
| 1.3 | D***C | Подъемный цилиндр | |
| 1.3 | D***D | Подъемный цилиндр | |
| 1.3 | D***D | Подъемный цилиндр | |
| 1.4 | G***0 | Гайка | |
| 1.5 | G***5 | Болт | |
| 1.6 | G***2 | Гайка | |
| 1.7 | G***0 | Болт | |
| 1.8 | G***8 | Гайка | |
| 1.9 | G***8 | Пружинная шайба | |
| 10 | 1***0 | Трубка соединительная с поршневой камерой г/ц подъема | |
| 11 | Z***A | Соединение с большой клапанной камерой | |
| 12 | Z***A | Соединение с малой клапанной камерой | |
| 13 | 1***0 | Трубка соединительная с поршневой полостью | |
| 2 | D***1 | Соединение с малой поршневой камерой г/ц подъема (Л) | |
| 3 | D***4 | Соединение с поршневой полостью (большой камерой) г/ц подъема (П) | |
| 4 | D***3 | Соединение с поршневой полостью (большой камерой) г/ц подъема (Л) | |
| 5 | Z***4 | Скоба для крепления труб | |
| 6 | Z***B | Скоба для крепления труб | |
| 7 | Z***A | Соединительная пластина | |
| 8 | Z***1 | Ходовой винт | |
| 9 | Z***C | Скоба для крепления труб | |
| 9-1 | Z***1 | Прижимная пластина | |
| 9-2 | Z***2 | Установочная неподвижная пластина |
