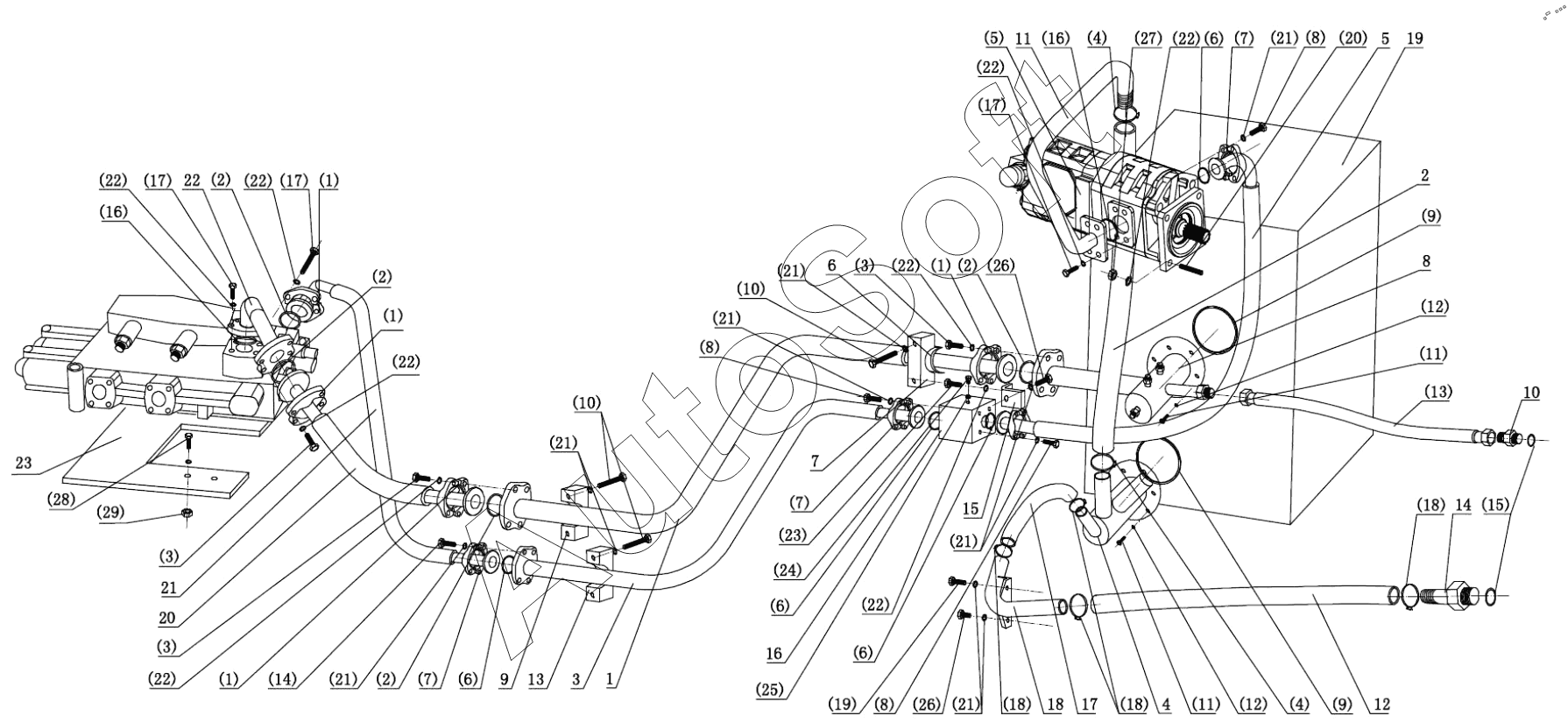

Каталог запасных частей к технике: ЧСДМ WL50 (2023). Линия многоходового клапана/рабочего насоса (трубопроводы управления)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
1.1
1.1
1.1
1.1
1.2
1.2
1.2
1.2
1.3
1.3
1.3
1.4
1.4
1.5
1.6
1.6
1.6
1.6
1.7
1.7
1.7
1.8
1.8
1.8
1.8
1.9
1.9
1.10
1.10
1.11
1.11
1.12
1.12
1.13
1.14
1.15
1.15
1.16
1.16
1.17
1.17
1.17
1.18
1.18
1.19
1.20
1.21
1.21
1.21
1.21
1.21
1.21
1.21
1.22
1.22
1.22
1.22
1.22
1.22
1.22
1.22
1.23
1.24
1.25
1.26
1.26
1.27
1.28
1.29
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
ZL50FIII-06037A | Z***A | Штуцер подачи масла радиатора | |
ZL50FIII-06038A | Z***A | Масловыпускное соединение радиатора | |
1 | Z***C | Масловозвратная трубка рабочего клапана | |
1.1 | 5***4 | Фланец | |
1.10 | G***2 | Болт | |
1.11 | G***3 | Болт | |
1.12 | G***3 | Пружинная шайба | |
1.13 | J***0 | Шланг в сборе | |
1.14 | G***5 | Болт | |
1.15 | J***7 | Комбинированная шайба | |
1.15 | J***0 | Комбинированная шайба | |
1.16 | G***5 | Уплотнительное кольцо | |
1.17 | G***0 | Болт | |
1.18 | J***8 | Хомут | |
1.19 | G***0 | Болт | |
1.2 | G***2 | Уплотнительное кольцо | |
1.20 | G***5 | Болт с двойной нарезкой | |
1.21 | G***0 | Пружинная шайба | |
1.22 | G***2 | Пружинная шайба | |
1.23 | G***5 | Болт | |
1.24 | J***5 | Запорный винт | |
1.25 | G***4 | Комбинированная шайба | |
1.26 | G***0 | Болт | |
1.27 | G***2 | Гайка | |
1.28 | G***5 | Болт | |
1.29 | G***2 | Гайка | |
1.3 | G***3 | Болт | |
1.4 | J***1 | Хомут | |
1.5 | C***F | Шестеренчатый насос | |
1.6 | G***2 | Уплотнительное кольцо | |
1.7 | 5***0 | Фланец | |
1.8 | G***3 | Болт | |
1.9 | G***5 | Уплотнительное кольцо | |
10 | Z***7 | Штуцер подачи масла | |
11 | Z***6 | Масляный всасывающий патрубок рабочего клапана | |
12 | D***4 | Щланг | |
13 | Z***B | Скоба крепления трубопровода | |
14 | Z***8 | Штуцер подачи масла | |
15 | Z***9 | Неподвижная установочная пластина | |
16 | Z***0 | Маслораспределитель | |
17 | Z***5 | Шланг | |
18 | Z***9 | Скоба | |
19 | D***0 | Масляный бак | |
2 | Z***0 | Шланг | |
20 | Z***0 | Масловозвратная трубка рабочего клапана | |
21 | Z***9 | Масловозвратная трубка рабочего клапана | |
22 | Z***2 | Масловозвратное соединение рабочего клапана | |
23 | 1***0 | Неподвижная установочная пластина | |
3 | Z***5 | Трубка подачи масла рабочего клапана | |
4 | Z***A | Масловсасывающее соединение в сборе | |
5 | Z***A | Масловыпускная трубка рабочего клапана | |
6 | Z***3 | Резиновая прокладка | |
7 | Z***B | Скоба крепления трубопровода | |
8 | D***1 | Масловозвратное соединение в сборе | |
9 | Z***B | Скоба крепления трубопровода |
