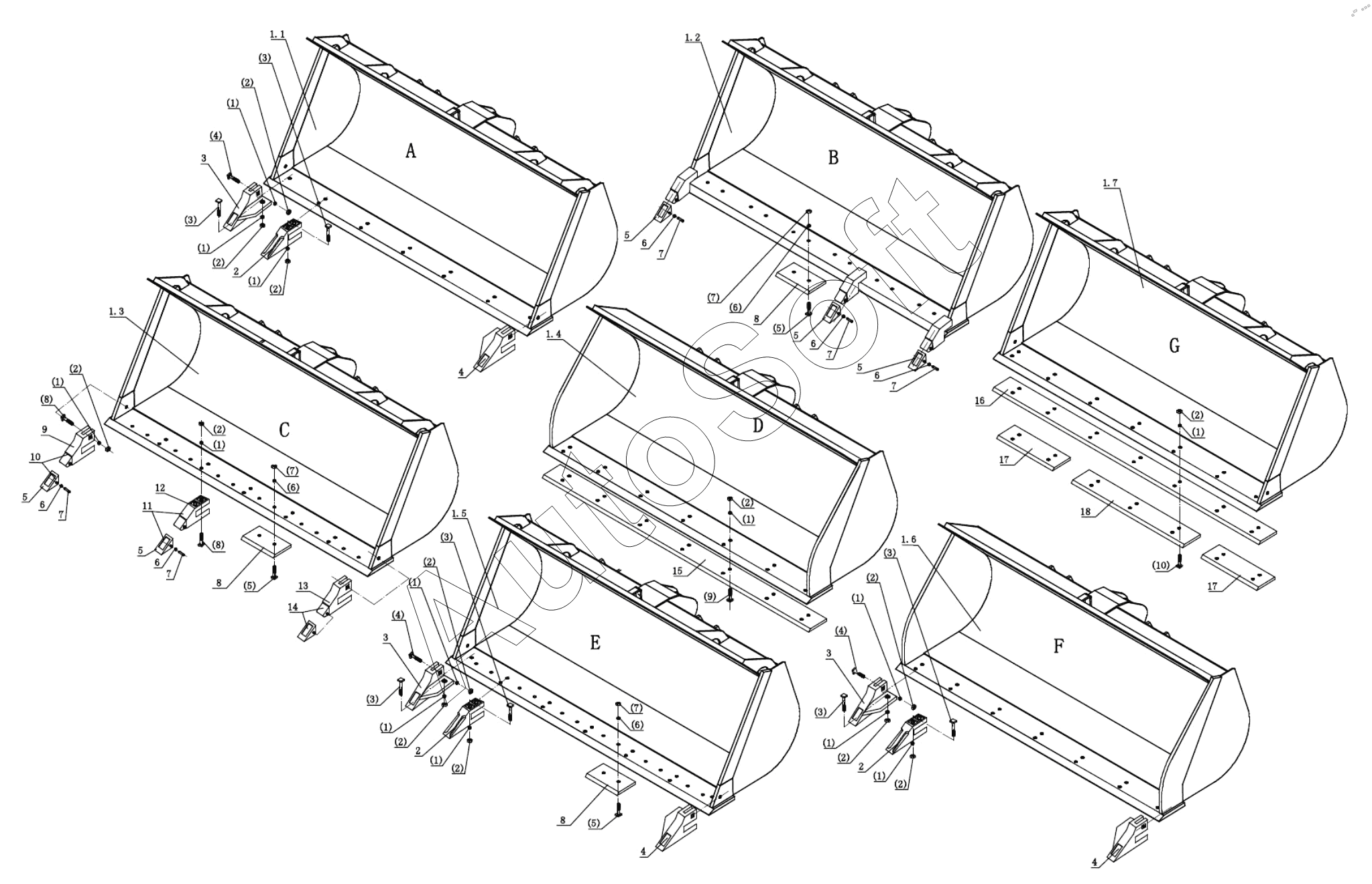

Каталог запасных частей к технике: ЧСДМ WL50 (2023). Ковш в сборе
A
A
B
B
C
C
C
C
D
D
E
F
G
1.1
1.1
1.2
1.2
1.3
1.3
1.3
1.3
1.4
1.4
1.5
1.6
1.7
2
2
2
3
3
3
4
4
4
5
5
5
5
5
6
6
6
6
6
7
7
7
7
7
8
8
8
9
10
11
12
13
14
15
16
17
17
18
2.1
2.1
2.1
2.1
2.1
2.1
2.1
2.1
2.1
2.1
2.1
2.1
2.1
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.2
2.3
2.3
2.3
2.3
2.3
2.3
2.4
2.4
2.4
2.5
2.5
2.5
2.6
2.6
2.6
2.7
2.7
2.7
2.8
2.8
2.9
2.10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1.1 | Z***D | Ковш | |
| 1.1 | Z***D | Ковш | |
| 1.2 | Z***D | Скальный ковш | |
| 1.2 | Z***D | Скальный ковш | |
| 1.3 | D***Y | Скальный ковш | |
| 1.3 | Z***D | Ковш | |
| 1.3 | Z***D | Скальный ковш | |
| 1.3 | Z***D | Скальный ковш | |
| 1.4 | Z***D | Угольный ковш | |
| 1.4 | Z***D | Угольный ковш | |
| 1.5 | Z***D | Ковш | |
| 1.6 | Z***A | Угольный ковш | |
| 1.7 | 1***0 | Ковш | |
| 10 | Z***R | Коронка на правый зуб | |
| 11 | Z***1 | Коронка на средний зуб | |
| 12 | Z***1 | Адаптер средний | |
| 13 | Z***1 | Адаптер левый | |
| 14 | Z***L | Коронка на левый зуб | |
| 15 | Z***1 | Кромка | |
| 16 | Z***A | Кромка | |
| 17 | 1***1 | Кромка | |
| 18 | 1***2 | Кромка | |
| 2 | Z***A | Зуб ковша средний | |
| 2.1 | G***3 | Пружинная шайба | |
| 2.10 | G***0 | Болт | |
| 2.2 | G***2 | Гайка | |
| 2.3 | G***5 | Болт | |
| 2.4 | G***5 | Болт | |
| 2.5 | G***5 | Болт | |
| 2.6 | G***0 | Пружинная шайба | |
| 2.7 | G***0 | Гайка | |
| 2.8 | G***0 | Болт | |
| 2.9 | G***0 | Болт | |
| 3 | Z***R | Зуб ковша правый | |
| 4 | Z***L | Зуб ковша левый | |
| 5 | 1***3 | Коронка | |
| 6 | 1***4 | Стопорное кольцо | |
| 7 | 1***5 | Стопорный палец | |
| 8 | Z***1 | Дополнительное лезвие/кромка | |
| 9 | Z***1 | Адаптер правый | |
| A | Z***0 | Ковш в сборе | |
| A | Z***0 | Ковш в сборе | |
| B | Z***0 | Ковш скальный в сборе | |
| B | Z***0 | Ковш скальный в сборе | |
| C | D***0 | Ковш скальный в сборе | |
| C | Z***0 | Ковш в сборе | |
| C | Z***0 | Ковш скальный в сборе | |
| C | Z***0 | Ковш скальный в сборе | |
| D | Z***D | Угольный ковш в сборе | |
| D | Z***0 | Угольный ковш в сборе | |
| E | Z***0 | Ковш в сборе | |
| F | Z***0 | Угольный ковш в сборе | |
| G | 1***0 | Ковш в сборе |
