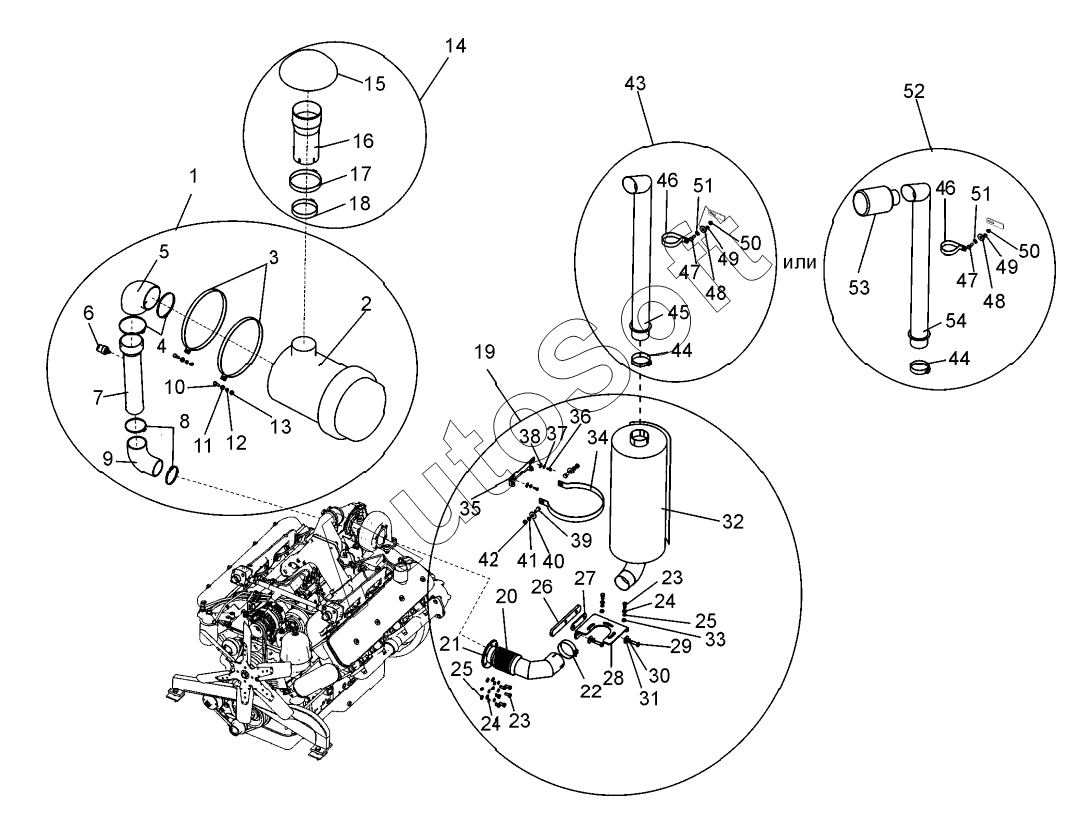

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2022). Система всасывания и выхлопа (ДЗ-98М2.32.40.000, ДЗ-98М2.32.40.000-01);Air-admission and exhaust system
42
29
30
31
32
33
34
35
36
37
38
39
40
41
28
43
44
44
45
46
46
47
47
48
48
49
49
50
50
51
51
52
53
54
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
23
24
24
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***0 | Установка воздушного фильтра | |
| 2 | 1***0 | Воздушный фильтр | |
| 3 | 0***4 | Хомут | |
| 4 | Х***6 | Хомут | |
| 5 | 6***5 | Патрубок резиновый | |
| 6 | И***0 | Индикатор засоренности воздуха | |
| 7 | 0***0 | Труба подвода воздуха | |
| 8 | Х***6 | Хомут 1Л 90-110-6 | |
| 9 | 6***1 | Патрубок воздухозаборника угловой | |
| 10 | Б***9 | Болт М10-6gх40.58.019 | |
| 11 | Ш***9 | Шайба С.10.02.019 | |
| 12 | Ш***9 | Шайба 10 65Г 019 | |
| 13 | Г***9 | Гайка М10-6H.5.019 | |
| 14 | Д***0 | Установка воздухозаборной трубы | |
| 15 | 4***8 | Труба воздухозаборная | |
| 16 | Д***0 | Переходник | |
| 17 | Х***й | Хомут 149-161 мм силовой | |
| 18 | Х***й | Хомут 122-130мм силовой | |
| 19 | Д***0 | Установка глушителя | |
| 20 | 0***0 | Выхлопной коллектор | |
| 21 | Д***8 | Прокладка | |
| 22 | Х***3 | Хомут глушителя д.93 | |
| 23 | Б***9 | Болт М10-6gх25.58.019 | |
| 24 | Ш***9 | Шайба 10 65Г 019 | |
| 25 | Ш***9 | Шайба С.10.05.019 | |
| 26 | Д***4 | Пластина | |
| 27 | Д***5 | Шайба | |
| 28 | Д***3 | Кронштейн | |
| 29 | Б***9 | Болт М12-6gх40.58.019 | |
| 30 | Ш***9 | Шайба 12 65Г 019 | |
| 31 | Ш***9 | Шайба C.12.02.019 | |
| 32 | D***0 | Глушитель | |
| 33 | Г***9 | Гайка М10-6H.5.019 | |
| 34 | Д***5 | Хомут | |
| 35 | Д***6 | Кронштейн | |
| 36 | Б***9 | Болт М8-6gх20.58.019 | |
| 37 | Ш***9 | Шайба 8 65Г 019 | |
| 38 | Ш***9 | Шайба C.8.02.019 | |
| 39 | Б***9 | Болт М12-6gх25.58.019 | |
| 40 | Ш***9 | Шайба C.12.02.019 | |
| 41 | Ш***9 | Шайба 12 65Г 019 | |
| 42 | Г***9 | Гайка М12-6H.5.019 | |
| 43 | Д***0 | Установка выхлопной трубы без искрогасителя | |
| 44 | Х***3 | Хомут глушителя д.93 | |
| 45 | D***0 | Труба выхлопная | |
| 46 | Д***1 | Хомут | |
| 47 | Б***9 | Болт М10-6gх25.58.019 | |
| 48 | Ш***9 | Шайба С.10.05.019 | |
| 49 | К***0 | Кольцо 011-016-30 | |
| 50 | Г***9 | Гайка М10-6H.5.019 | |
| 51 | Ш***9 | Шайба 10 65Г 019 | |
| 52 | Д***0 | Установка выхлопной трубы с искрогасителем | |
| 53 | И***0 | Искрогаситель | |
| 54 | D***0 | Труба выхлопная |
