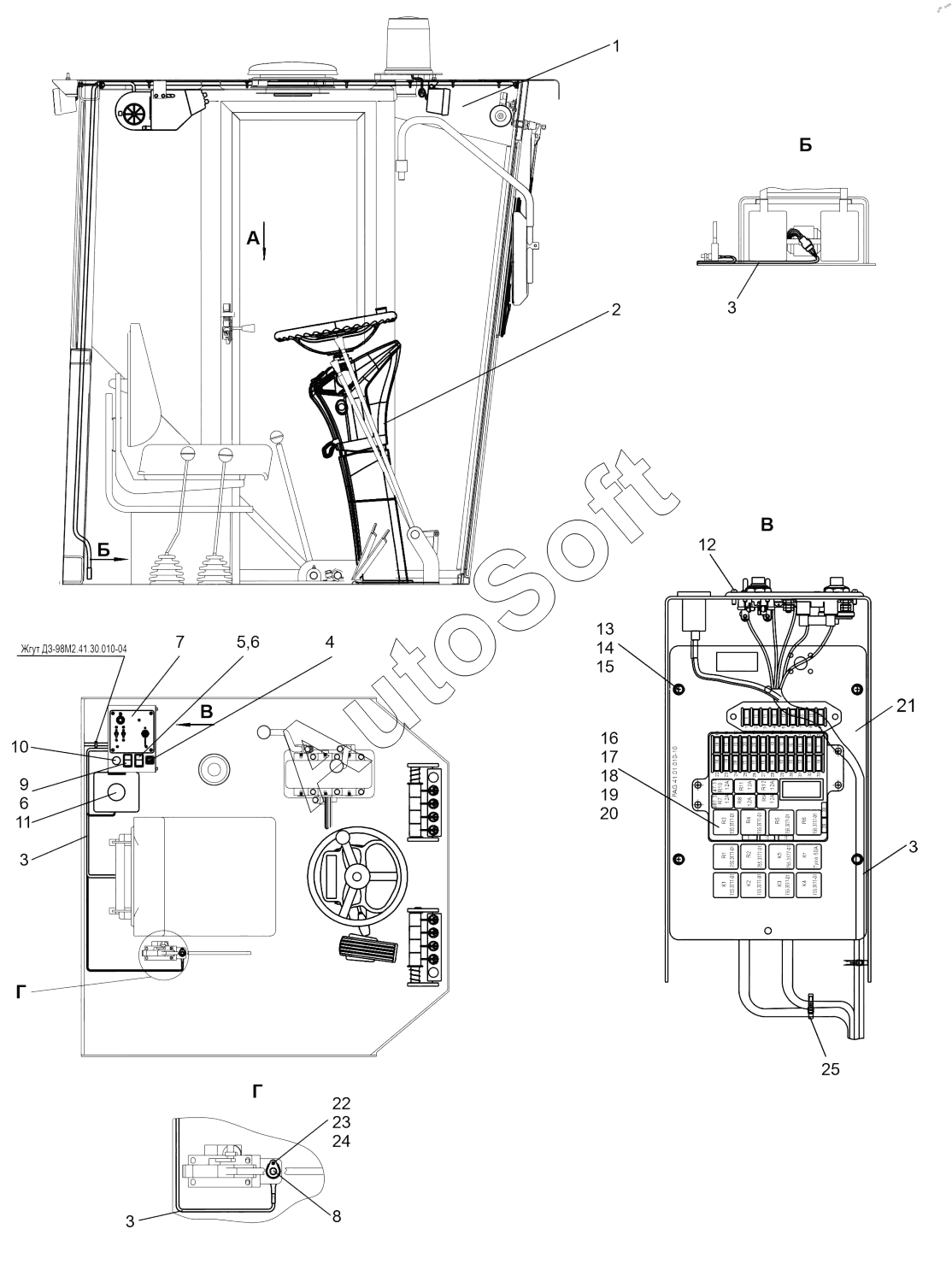

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2022). Электрооборудование кабины (ДЗ-98М2.41.01.000-04);Cab electric equipment
13
25
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
6
5
4
3
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***4 | Электрооборудование каркаса кабины | |
| 2 | D***2 | Рулевая колонка | |
| 3 | Д***4 | Жгут | |
| 4 | 3***9 | Переключатель | |
| 5 | П***2 | Клавишный переключатель | |
| 6 | 6***6 | Рамка | |
| 7 | Щ***м | Щиток управления подогревателем | |
| 8 | В***7 | Выключатель | |
| 9 | П***1 | Клавишный переключатель | |
| 10 | 3***0 | Розетка бортовой сети | |
| 11 | 1***2 | Стеклоомыватель | |
| 12 | В***9 | Винт В.М6-6gx16.58.019 | |
| 13 | Б***9 | Болт М6-6gх20.58.019 | |
| 14 | Ш***9 | Шайба 6.65Г.019 | |
| 15 | Ш***9 | Шайба | |
| 16 | 3***0 | Предохранитель | |
| 17 | 3***2 | Предохранитель | |
| 18 | 3***3 | Предохранитель | |
| 19 | 3***4 | Предохранитель | |
| 20 | 3***6 | Предохранитель | |
| 21 | Р***0 | Коммутационный блок | |
| 22 | В***9 | Винт В2.М4-6gx10.58.019 | |
| 23 | Г***9 | Гайка М4-6Н.5.10.019 | |
| 24 | Ш***9 | Шайба | |
| 25 | С***0 | Стяжка кабельная стандартная КСС 5/350 |
