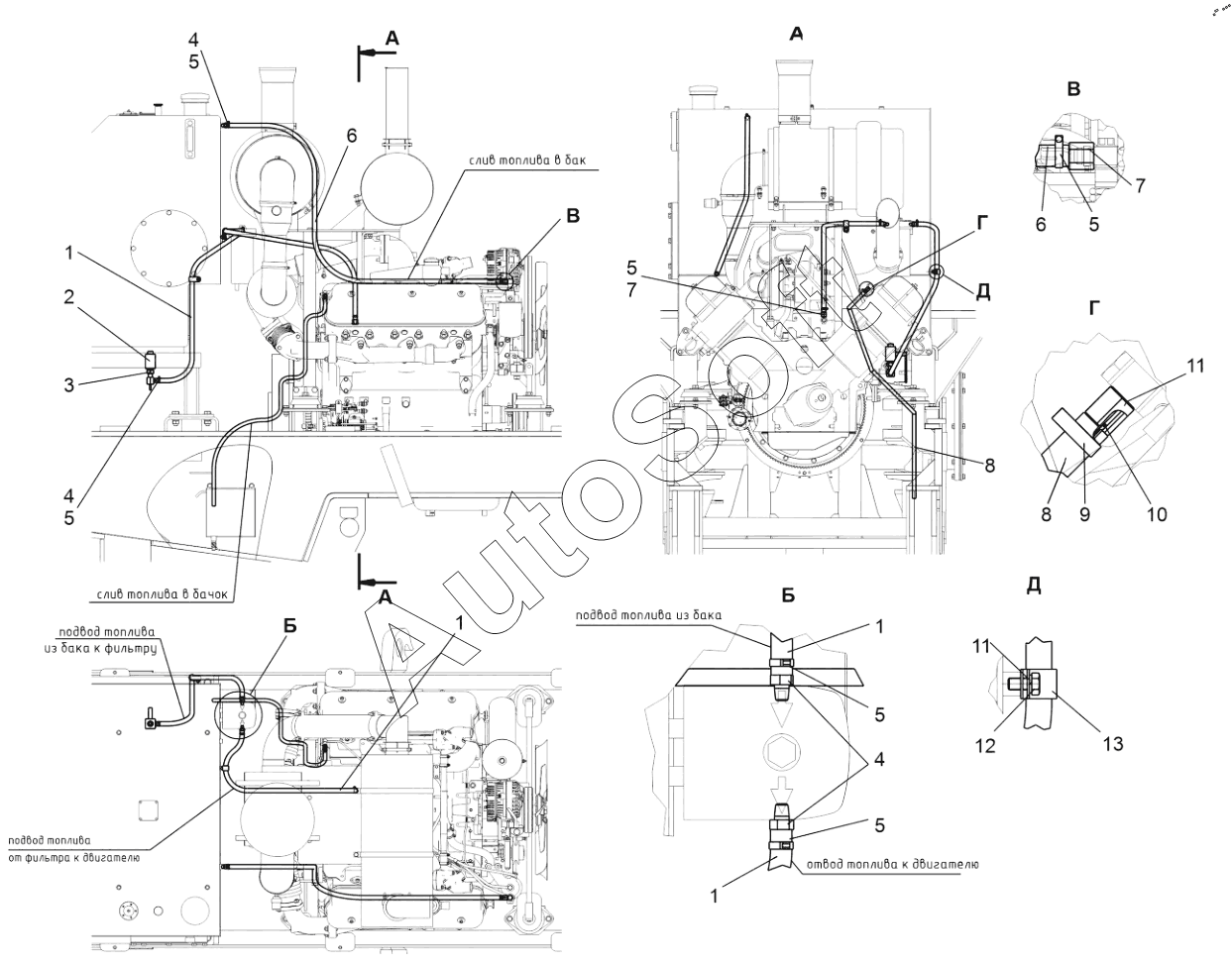

Каталог запасных частей к технике: ЧСДМ ДЗ-250 (ГМП) (2024). Установка топливопроводов (25001.31.00.300)
1
1
1
1
2
3
4
4
4
5
5
5
5
5
5
6
6
7
7
8
8
9
10
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***1 | Рукав | |
| 2 | В***0 | Кран топливный | |
| 3 | Д***0 | Тройник | |
| 4 | Д***3 | Штуцер | |
| 5 | Х***6 | Хомут | |
| 6 | Д***2 | Рукав | |
| 7 | F***1 | Штуцер с гайкой | |
| 8 | 2***1 | Рукав | |
| 9 | Х***6 | Хомут 1Л 10-16-6 | |
| 10 | Ф***1 | Фитинг 2605 8,6-6-S01 | |
| 11 | Г***2 | Гайка накидная 1303 М10х1-RU02 | |
| 12 | Ш***9 | Шайба 8 65Г 019 | |
| 13 | Б***9 | Болт М8-6gх16.58.019 | |
| 14 | Р***0 | Руббер-хомут Tork W1 18х20 |
