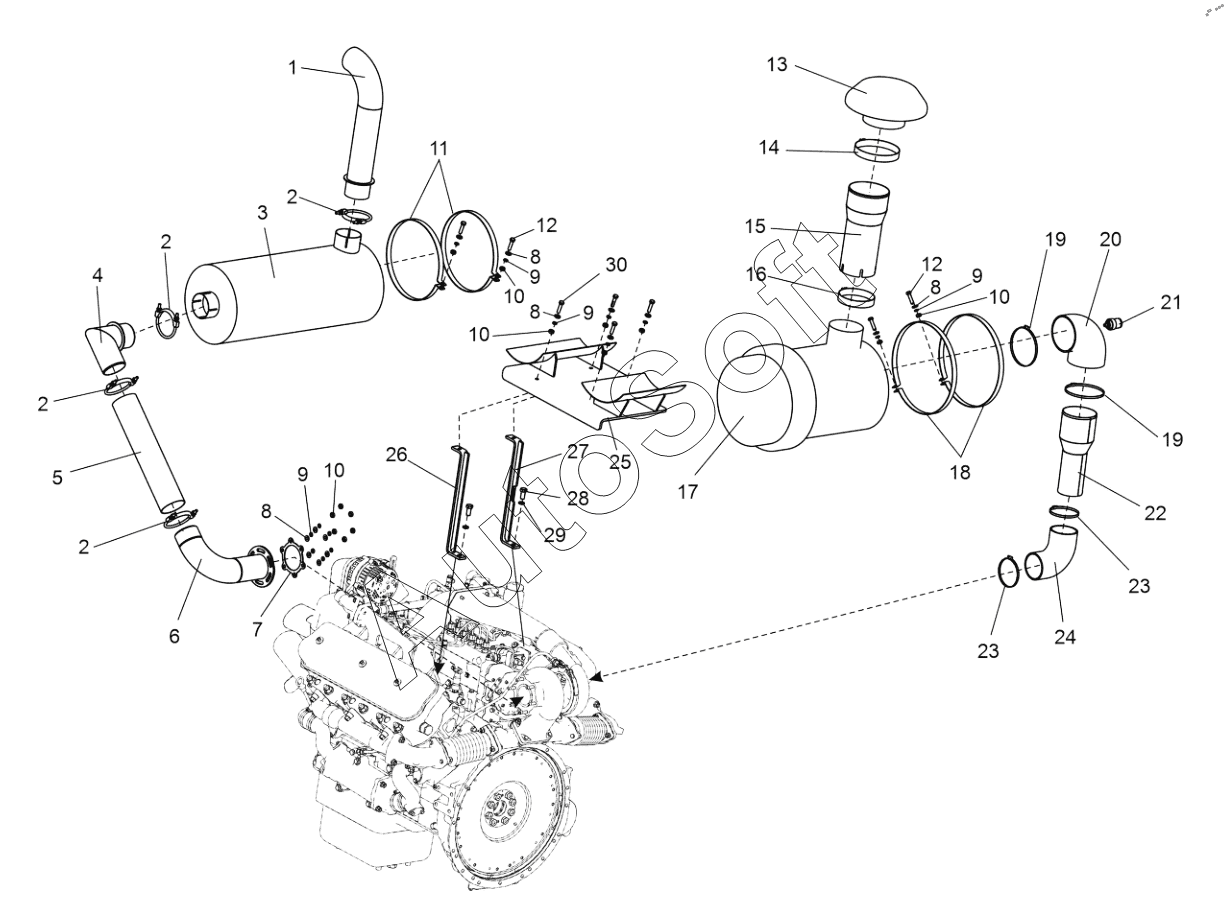

Каталог запасных частей к технике: ЧСДМ ДЗ-250 (ГМП) (2024). Система всасывания и выхлопа (25001.32.00.000)
16
30
29
28
27
26
25
24
23
23
22
21
20
19
19
18
17
1
15
14
13
12
12
11
11
10
10
10
10
9
9
9
9
8
8
8
7
6
5
4
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***0 | Труба выхлопная | |
| 2 | д***3 | Хомут глушителя | |
| 3 | Р***0 | Глушитель | |
| 4 | Р***0 | Труба | |
| 5 | М***м | Металлорукав (гофра) d=90мм L=500мм | |
| 6 | 2***0 | Труба | |
| 7 | Д***8 | Прокладка | |
| 8 | Ш***9 | Шайба С.10.02.019 | |
| 9 | Ш***9 | Шайба 10 65Г 019 | |
| 10 | Г***9 | Гайка М10-6H.5.019 | |
| 11 | Р***5 | Хомут | |
| 12 | Б***9 | Болт М10-6gх40.58.019 | |
| 13 | 4***8 | Труба воздухозаборная | |
| 14 | Х***й | Хомут 149-161мм силовой | |
| 15 | Д***0 | Переходник | |
| 16 | Х***й | Хомут 122-130мм силовой | |
| 17 | 1***0 | Воздушный фильтр | |
| 18 | 0***4 | Хомут | |
| 19 | Х***6 | Хомут | |
| 20 | 6***5 | Патрубок резиновый | |
| 21 | И***0 | Индикатор засоренности воздуха | |
| 22 | 2***0 | Труба подвода воздуха | |
| 23 | Х***6 | Хомут 1Л 90-110-6 | |
| 24 | 6***1 | Патрубок воздухозаборника угловой | |
| 25 | 2***0 | Стол | |
| 26 | 2***0 | Стойка | |
| 27 | 2***0 | Стойка | |
| 28 | Б***9 | Болт М14-6gх30.88.019 | |
| 29 | Ш***9 | Шайба 14 65Г 019 | |
| 30 | Б***9 | Болт М10-6gх35.58.019 |
