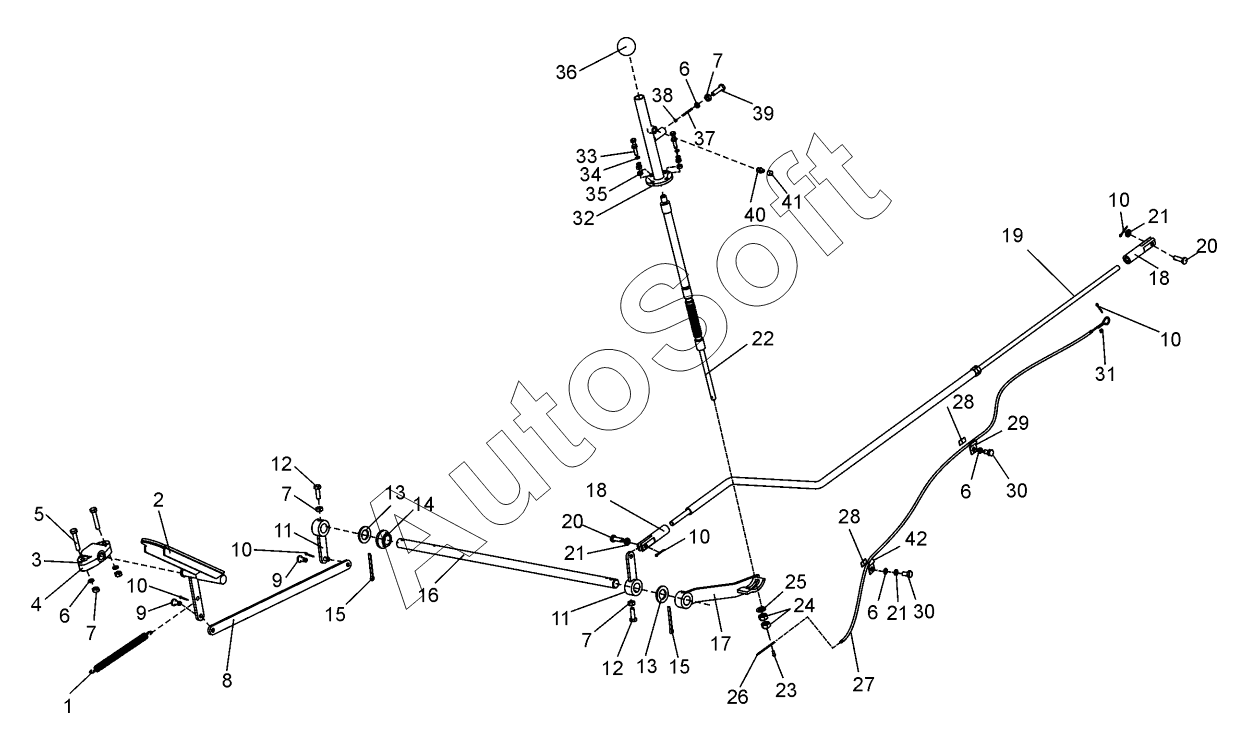

Каталог запасных частей к технике: ЧСДМ ДЗ-250 (механическая) (2024). Система управления регулятором (ДЗ-98Н1.13.05.000)
33
23
24
25
26
27
28
28
29
30
30
31
32
22
34
35
36
37
38
39
40
41
42
12
12
2
3
4
5
6
6
6
6
7
7
7
7
8
9
9
10
10
10
10
10
11
11
1
13
13
14
15
15
16
17
18
18
19
20
20
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | Пружина | |
| 2 | А***0 | Педаль | |
| 3 | Д***8 | Крышка | |
| 4 | Д***7 | Корпус | |
| 5 | Б***9 | Болт М8-6gх45.58.019 | |
| 6 | Ш***9 | Шайба 8 65Г 019 | |
| 7 | Г***9 | Гайка М8-6H.5.019 | |
| 8 | Д***1 | Тяга | |
| 9 | 0***9 | Палец | |
| 10 | Ш***9 | Шплинт 2х20.019 | |
| 11 | Д***0 | Рычаг | |
| 12 | Б***9 | Болт М8-6gх25.58.019 | |
| 13 | Ш***9 | Шайба C.20.02.019 | |
| 14 | Д***7 | Втулка | |
| 15 | Ш***9 | Шплинт 5х50.019 | |
| 16 | Д***6 | Вал | |
| 17 | Д***1 | Рычаг | |
| 18 | Д***7 | Вилка | |
| 19 | Д***0 | Тяга | |
| 20 | 0***4 | Палец | |
| 21 | Ш***9 | Шайба C.8.02.019 | |
| 22 | Д***0 | Тяга | |
| 23 | В***9 | Винт В.М4-6gх10.58.019 | |
| 24 | Г***9 | Гайка М10-6H.5.019 | |
| 25 | Ш***9 | Шайба С.10.02.019 | |
| 26 | А***3 | Канат | |
| 27 | А***4 | Оплетка | |
| 28 | А***5 | Пластина | |
| 29 | 0***1 | Скоба | |
| 30 | Б***9 | Болт М8-6gх16.58.019 | |
| 31 | А***6 | Кольцо | |
| 32 | Д***0 | Колонка в сборе | |
| 33 | Б***9 | Болт М6-6gх20.58.019 | |
| 34 | Ш***9 | Шайба 6 65Г 019 | |
| 35 | Г***9 | Гайка М6-6H.5.019 | |
| 36 | 1***2 | Ручка шаровая | |
| 37 | Д***6 | Пружина | |
| 38 | Ш***5 | Шарик6-60+25 | |
| 39 | Б***9 | Болт М8-6gх30.58.019 | |
| 40 | М***6 | Масленка 1.2.Ц6 | |
| 41 | 2***2 | Колпачок пресс-масленки | |
| 42 | 0***1 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
