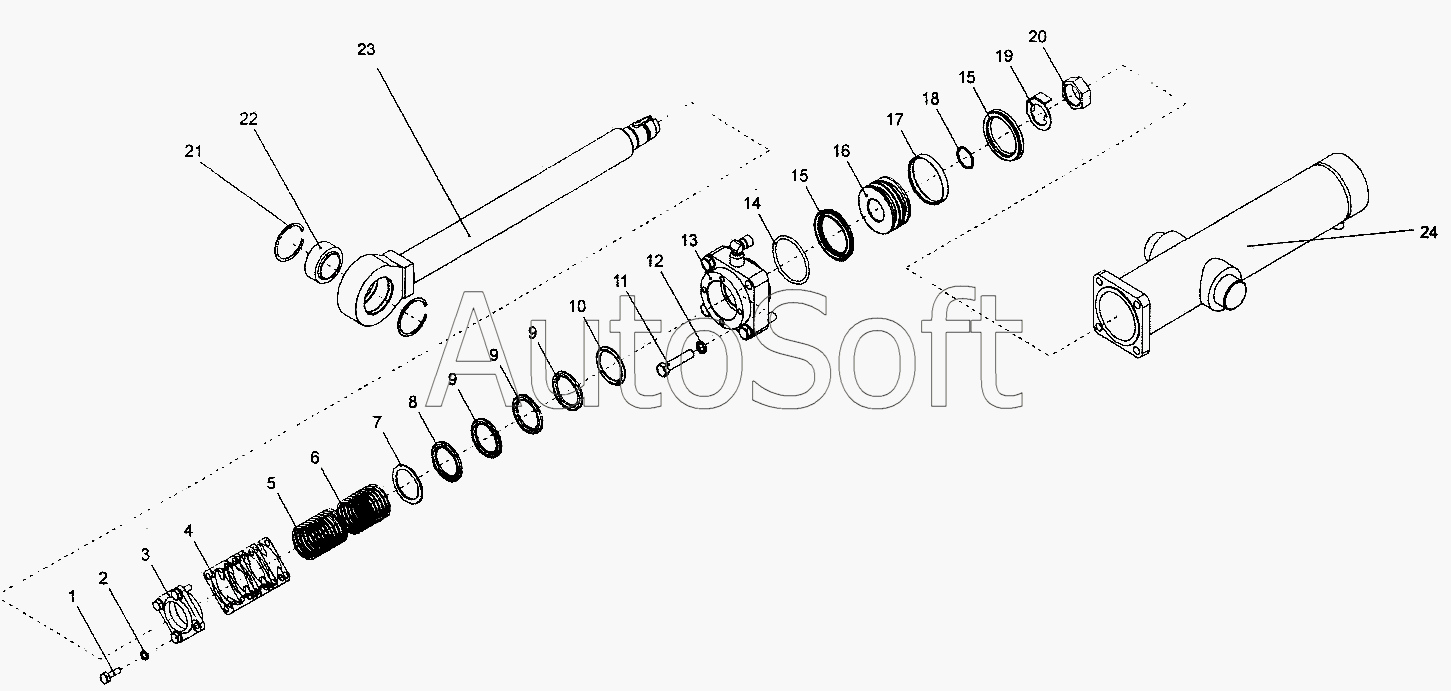

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Гидроцилиндр (А121.43.17.000)
13
А121.43.17.000
24
23
22
21
20
19
18
17
16
15
15
14
1
12
11
10
9
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А121.43.17.000 | А***0 | Гидроцилиндр | |
| 1 | 0***3 | Болт | |
| 2 | [***] | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 3 | Д***9 | Скребок | |
| 4 | Д***8 | Прокладка | |
| 5 | Д***7 | Чистик | |
| 6 | Д***6 | Чистик | |
| 7 | Д***4 | Шайба | |
| 8 | К***2 | Кольцо нажимное ГОСТ 22704-77 | |
| 9 | [***] | Манжета М60х80-2 ГОСТ 22704-77 | |
| 10 | К***2 | Кольцо опорное ГОСТ 22704-77 | |
| 11 | [***] | Болт М16-6gх75.66.019 (S24) ГОСТ 7798-70 | |
| 12 | [***] | Шайба 16.65Г.019 ГОСТ 6402-70 | |
| 13 | А***0 | Крышка | |
| 14 | 0***2 | Кольцо | |
| 15 | [***] | Манжета 100x80-6 ГОСТ 14896-84 | |
| 16 | Д***3 | Поршень | |
| 17 | Д***6 | Кольцо | |
| 18 | 0***2 | Кольцо | |
| 19 | Д***2 | Шайба стопорная | |
| 20 | Д***1 | Гайка | |
| 21 | С***5 | Кольцо ГОСТ 13941-86 | |
| 22 | Ш***0 | Подшипник ГОСТ 3635-78 | |
| 23 | А***0 | Шток | |
| 24 | А***0 | Цилиндр |
