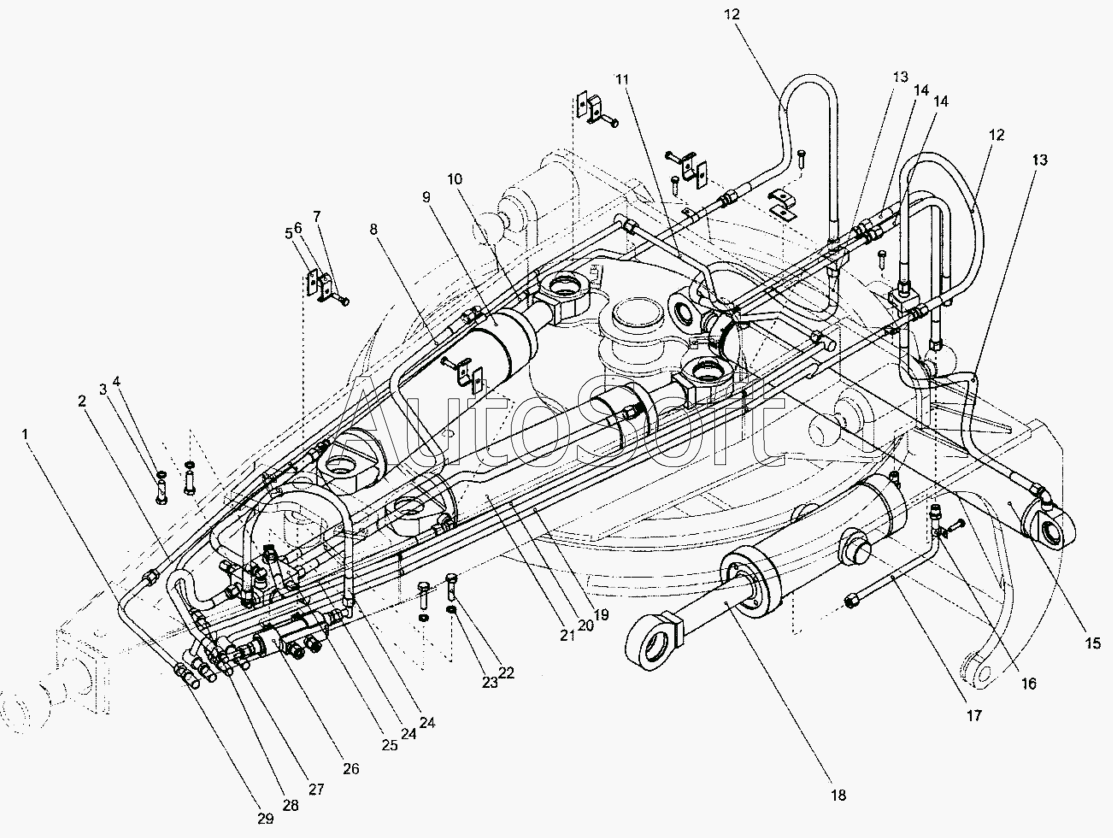

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Гидросистема отвала (А121.43.13.000)
16
А121.43.13.000
29
28
27
26
25
24
24
23
22
21
20
19
18
17
1
15
14
14
13
12
12
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А121.43.13.000 | А***0 | Гидросистема отвала | |
| 1 | А***0 | Труба | |
| 2 | А***0 | Труба | |
| 3 | [***] | Болт М12-6gх40.58.019 (S18) ГОСТ 7798-70 | |
| 4 | [***] | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 5 | Д***4 | Пластина | |
| 6 | Д***3 | Хомут | |
| 7 | [***] | Болт М10-6gх20.58.019 (S16) ГОСТ 7798-70 | |
| 8 | Р***0 | Рукав ТУ 22-4756-80 | |
| 9 | А***0 | Гидроцилиндр | |
| 10 | А***0 | Труба | |
| 11 | А***0 | Труба | |
| 12 | Р***0 | Рукав ТУ 22-4756-80 | |
| 13 | Р***0 | Рукав ТУ 22-166-29-91 | |
| 14 | Р***0 | Рукав ТУ 22-4756-80 | |
| 15 | А***0 | Гидроцилиндр | |
| 16 | 0***1 | Хомут | |
| 17 | А***0 | Труба | |
| 18 | А***0 | Гидроцилиндр | |
| 19 | А***0 | Труба | |
| 20 | А***0 | Труба | |
| 21 | А***1 | Гидроцилиндр | |
| 22 | [***] | Болт М8-6gх45.58.019 (S13) ГОСТ 7798-70 | |
| 23 | [***] | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 24 | Р***0 | Рукав ТУ 22-4756-80 | |
| 25 | А***0 | Блок клапанов | |
| 26 | А***0 | Гидрозамок | |
| 27 | А***0 | Угольник | |
| 28 | А***0 | Труба | |
| 29 | Д***1 | Гайка |
