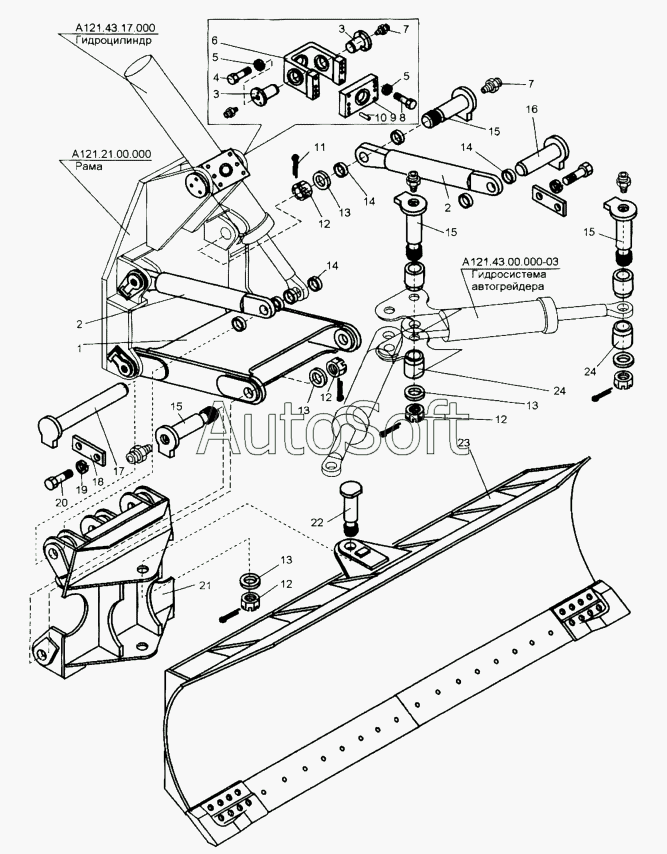

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Оборудование с поворотным отвалом (А121.25.05.000)
1
2
2
3
3
4
5
5
6
7
7
8
9
10
11
12
12
12
12
13
13
13
13
14
14
14
15
15
15
15
16
17
18
19
20
21
22
23
24
24
24
А121.43.00.000-03
А121.43.17.000
А121.25.05.000
А121.21.00.000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А121.21.00.000 | А***0 | Рама | |
| А121.25.05.000 | А***0 | Оборудование с поворотным отвалом | |
| А121.43.00.000-03 | А***3 | Гидросистема автогрейдера | |
| А121.43.17.000 | А***0 | Гидроцилиндр | |
| 1 | А***0 | Рама | |
| 2 | А***1 | Тяга | |
| 3 | А***1 | Палец | |
| 4 | [***] | Болт М16-6gх30.58.019 ГОСТ 7798-70 | |
| 5 | [***] | Шайба 16.65Г.019 ГОСТ 6402-70 | |
| 6 | Д***0 | Скоба | |
| 7 | [***] | Масленка 1.2.Ц6 ГОСТ 19853-74 | |
| 8 | [***] | Болт М16-6gх40.58.019 ГОСТ 7798-70 | |
| 9 | Д***0 | Крышка | |
| 10 | Д***9 | Штифт | |
| 11 | [***] | Шплинт 8x71.019 ГОСТ 397-79 | |
| 12 | 0***1 | Гайка прорезная | |
| 13 | 0***2 | Шайба | |
| 14 | А***4 | Втулка | |
| 15 | Т***0 | Ось | |
| 16 | А***1 | Ось | |
| 17 | А***0 | Ось | |
| 18 | 0***2 | Планка | |
| 19 | [***] | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 20 | [***] | Болт М10-6gх20.58.019 ГОСТ 7798-70 | |
| 21 | А***0 | Рамка промежуточная | |
| 22 | А***1 | Ось | |
| 23 | А***0 | Отвал | |
| 24 | Т***4 | Втулка |
