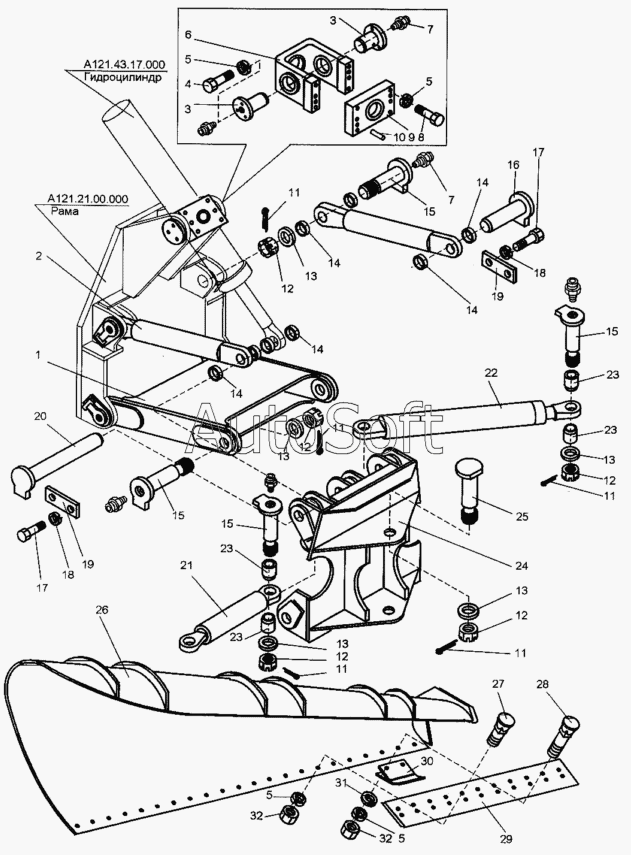

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Оборудование снегоочистительное (А121.25.06.000)
27
19
19
20
21
22
23
23
23
23
24
25
26
18
18
28
29
30
31
32
32
А121.43.17.000
А121.25.06.000
А121.21.00.000
10
2
3
3
4
5
5
5
5
6
7
7
8
9
1
11
11
11
11
11
12
12
12
12
12
13
13
13
13
13
14
14
14
14
14
15
15
15
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А121.21.00.000 | А***0 | Рама | |
| А121.25.06.000 | А***0 | Оборудование снегоочистительное | |
| А121.43.17.000 | А***0 | Гидроцилиндр | |
| 1 | А***0 | Рама | |
| 2 | А***1 | Тяга | |
| 3 | А***1 | Палец | |
| 4 | [***] | Болт М16-6gх30.58.019 ГОСТ 7798-70 | |
| 5 | [***] | Шайба 16.65Г.019 ГОСТ 6402-70 | |
| 6 | Д***0 | Скоба | |
| 7 | [***] | Масленка 1.2.Ц6 ГОСТ 19853-74 | |
| 8 | Д***0 | Крышка | |
| 9 | [***] | Болт М16-6gх40.58.019 ГОСТ 7798-70 | |
| 10 | Д***9 | Штифт | |
| 11 | [***] | Шплинт 8x71.019 ГОСТ 397-79 | |
| 12 | 0***1 | Гайка прорезная | |
| 13 | 0***2 | Шайба | |
| 14 | А***4 | Втулка | |
| 15 | Т***0 | Ось | |
| 16 | А***1 | Ось | |
| 17 | [***] | Болт М10-6gх30.58.019 ГОСТ 7798-70 | |
| 18 | [***] | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 19 | А***5 | Планка | |
| 20 | А***0 | Ось | |
| 21 | А***0 | Тяга | |
| 22 | А***0 | Рама | |
| 23 | Т***4 | Втулка | |
| 24 | А***0 | Рамка промежуточная | |
| 25 | А***1 | Ось | |
| 26 | А***0 | Отвал | |
| 27 | 0***9 | Болт | |
| 28 | Б***0 | Болт | |
| 29 | А***1 | Нож | |
| 30 | З***0 | Лыжа | |
| 31 | [***] | Шайба С16.02.019 ГОСТ 11371-78 | |
| 32 | [***] | Гайка М16-6Н.5.019 ГОСТ 5915-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
