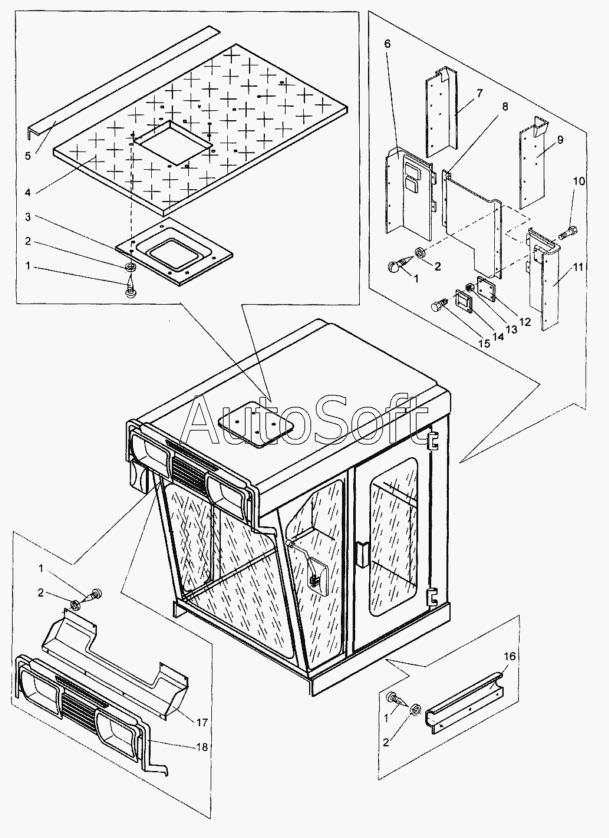

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Кабина (А120.51.00.000-01)
10
А120.51.00.000-01
18
17
16
15
14
13
12
11
1
1
1
1
9
8
7
6
5
4
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А120.51.00.000-01 | А***1 | Кабина | |
| 1 | Д***6 | Винт самонарезающий | |
| 2 | [***] | Шайба С4.02.019 ГОСТ 11371-78 | |
| 3 | Д***0 | Крышка люка | |
| 4 | Д***0 | Крыша декоративная | |
| 5 | Д***8 | Планка | |
| 6 | А***7 | Накладка декоративная | |
| 7 | Д***1 | Накладка боковая | |
| 8 | Д***2 | Накладка декоративная | |
| 9 | Д***4 | Накладка боковая | |
| 10 | [***] | Болт М6-6gх16.58.019 (S10) ГОСТ 7798-70 | |
| 11 | А***1 | Накладка декоративная | |
| 12 | Д***8 | Схема расположения предохранителей | |
| 13 | [***] | Гайка М6-6Н.5.019 (S10) ГОСТ 5915-70 | |
| 14 | А***9 | Карта смазки | |
| 15 | Д***5 | Гайка | |
| 16 | Д***9 | Скоба | |
| 17 | Д***2 | Щиток | |
| 18 | Д***1 | Облицовка лобовая |
