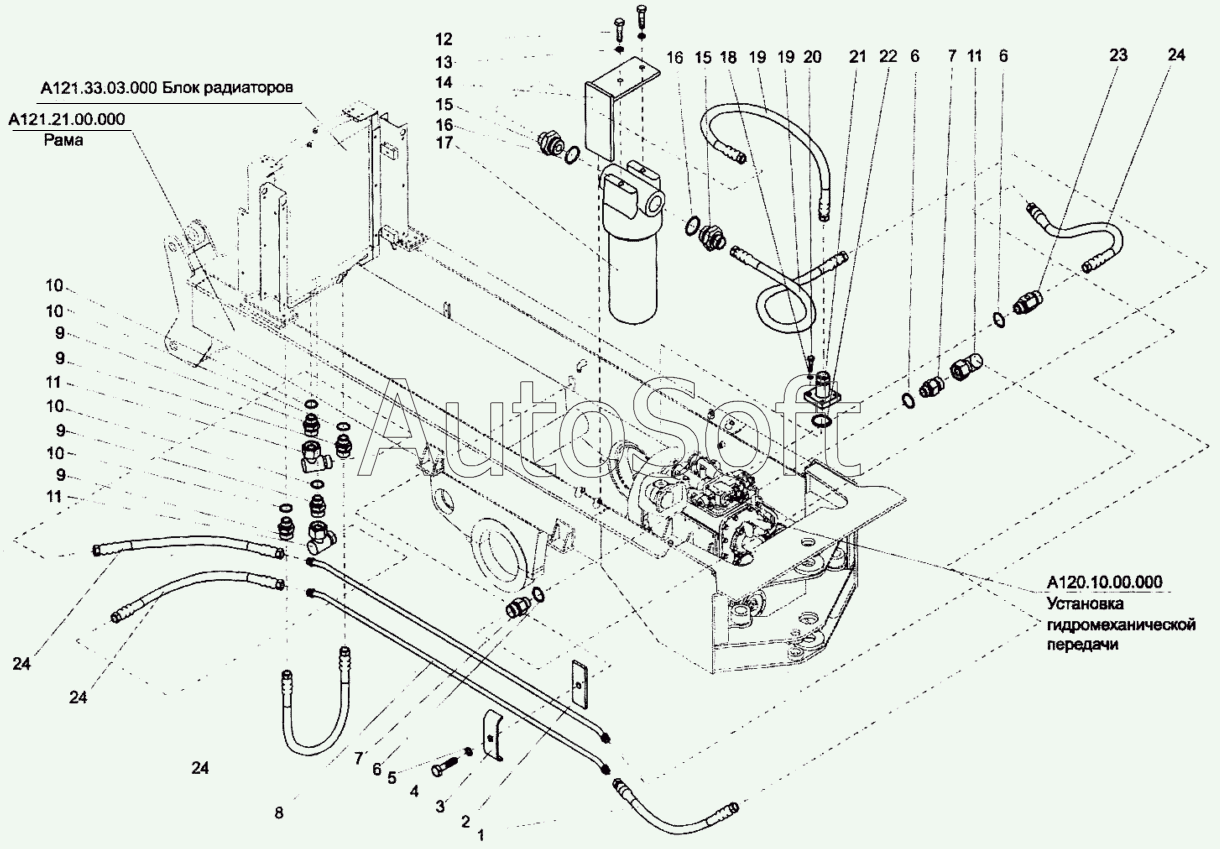

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Гидросистема гидромеханической передачи (А121.12.00.000)
15
15
А120.10.00.000
А121.21.00.000
А121.12.00.000
А121.33.03.000
24
24
24
24
23
22
21
20
19
19
18
17
16
16
1
14
13
12
11
11
11
10
10
10
10
9
9
9
9
8
7
7
6
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А120.10.00.000 | А***0 | Установка гидромеханической передачи | |
| А121.12.00.000 | А***0 | Гидросистема гидромеханической передачи | |
| А121.21.00.000 | А***0 | Рама | |
| А121.33.03.000 | А***0 | Блок радиаторов | |
| 1 | Р***0 | Рукав высокого давления ТУ 22-4756-80 | |
| 2 | Д***3 | Прокладка | |
| 3 | Д***1 | Хомут | |
| 4 | [***] | Болт М10-6gх45.58.019 (S16) ГОСТ 7798-70 | |
| 5 | [***] | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 6 | 0***2 | Кольцо | |
| 7 | 0***7 | Штуцер | |
| 8 | А***0 | Труба | |
| 9 | 0***5 | Штуцер | |
| 10 | 0***3 | Прокладка | |
| 11 | Д***0 | Угольник | |
| 12 | [***] | Болт М12-6gх35.58.019 (S18) ГОСТ 7798-70 | |
| 13 | [***] | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 14 | А***0 | Кронштейн | |
| 15 | 0***2 | Штуцер | |
| 16 | 0***2 | Кольцо | |
| 17 | Ф***5 | Фильтр ТУ 36-53-39/ТУ 11-21-93 | |
| 18 | [***] | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 19 | Р***0 | Рукав высокого давления ТУ 22-4756-80 | |
| 20 | [***] | Болт М8-6gх25.58.019 (S13) ГОСТ 7798-70 | |
| 21 | А***0 | Фланец | |
| 22 | 0***2 | Кольцо | |
| 23 | А***2 | Штуцер | |
| 24 | Р***0 | Рукав высокого давления ТУ 22-4756-80 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
