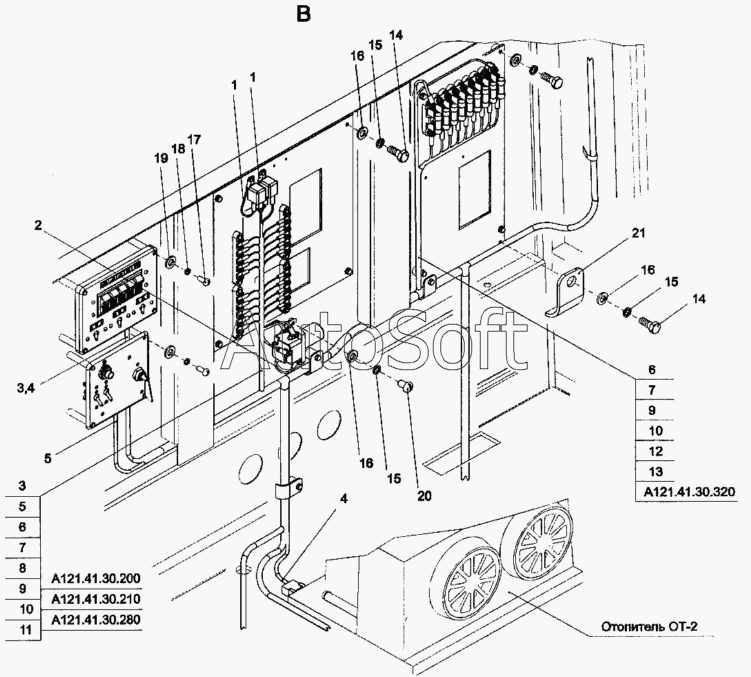

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Электрооборудование кабины (А120.41.01.000-01)
1
1
2
3
3
4
4
5
5
6
6
7
7
8
9
9
10
10
11
12
13
14
14
15
15
15
16
16
16
17
18
19
20
21
А121.41.30.200
А121.41.30.320
А121.41.30.210
А121.41.30.280
[Отопитель ОТ-2]
А120.41.01.000-01
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| [Отопитель ОТ-2] | [***] | Отопитель ОТ-2 | |
| А120.41.01.000-01 | А***1 | Электрооборудование кабины | |
| А121.41.30.200 | А***0 | Жгут | |
| А121.41.30.210 | А***0 | Жгут | |
| А121.41.30.280 | А***0 | Жгут | |
| А121.41.30.320 | А***0 | Жгут | |
| 1 | Д***6 | Провод | |
| 2 | Д***2 | Провод | |
| 3 | А***0 | Жгут | |
| 4 | А***0 | Жгут | |
| 5 | А***0 | Жгут | |
| 6 | А***0 | Жгут | |
| 7 | А***0 | Жгут | |
| 8 | А***0 | Жгут | |
| 9 | А***0 | Жгут | |
| 10 | А***0 | Жгут | |
| 11 | Д***0 | Жгут | |
| 12 | А***0 | Жгут | |
| 13 | А***0 | Жгут | |
| 14 | [***] | Болт М6-6gх16.58.019 (S10) ГОСТ 7798-70 | |
| 15 | [***] | Шайба 6.65Г.019 ГОСТ 6402-70 | |
| 16 | [***] | Шайба С6.02.019 ГОСТ 11371-78 | |
| 17 | [***] | Винт ВМ4-6gх16.58.019 ГОСТ 17473-80 | |
| 18 | [***] | Шайба 4.65Г.019 ГОСТ 6402-70 | |
| 19 | [***] | Шайба С4.02.019 ГОСТ 11371-78 | |
| 20 | [***] | Винт ВМ6-6gх10.58.019 ГОСТ 17473-80 | |
| 21 | Д***2 | Хомутик |
