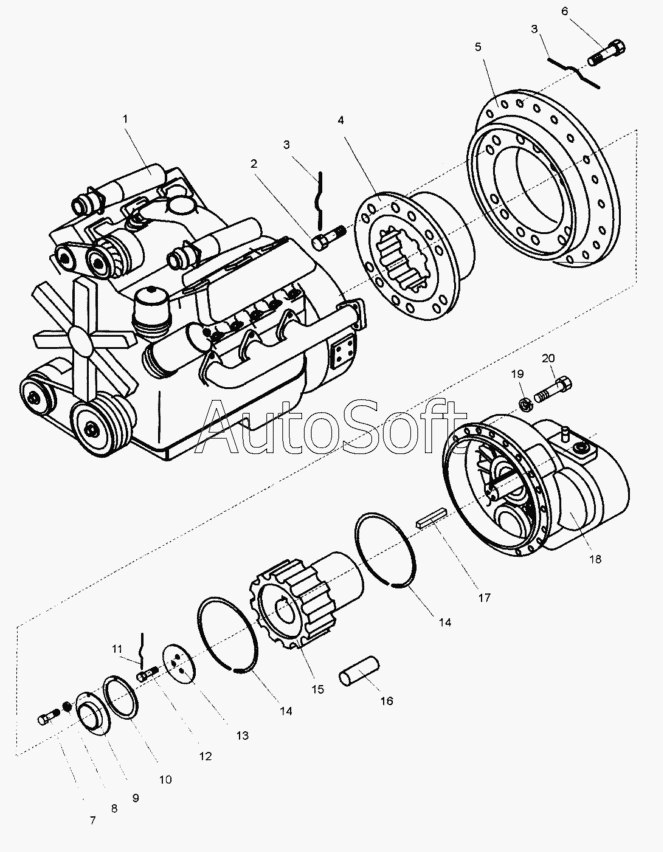

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Установка силовая (А121.11.00.000)
11
А121.11.00.000
20
19
18
17
16
15
14
14
13
12
1
10
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А121.11.00.000 | А***0 | Установка силовая | |
| 1 | [***] | Двигатель ЯМЗ-236М2-1 ТУ 37.001.1474-88 | |
| 2 | 0***1 | Болт М14x1,5 | |
| 3 | [***] | Проволока 2,0-0-С ГОСТ 3282-74 | |
| 4 | А***7 | Полумуфта наружная | |
| 5 | А***6 | Проставка | |
| 6 | 0***5 | Болт | |
| 7 | [***] | Болт М8-6gх20.58.019 (S13) ГОСТ 7798-70 | |
| 8 | [***] | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 9 | Д***1 | Крышка | |
| 10 | Д***2 | Прокладка | |
| 11 | [***] | Проволока 1,6-0-С ГОСТ 3282-74 | |
| 12 | Д***8 | Болт | |
| 13 | Д***3 | Шайба | |
| 14 | Д***2 | Кольцо пружинное | |
| 15 | Д***2 | Полумуфта внутренняя | |
| 16 | Д***1 | Палец резиновый | |
| 17 | 0***8 | Шпонка | |
| 18 | А***0 | Редуктор | |
| 19 | [***] | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 20 | [***] | Болт М12-6gх40.58.019 (S18) ГОСТ 7798-70 |
