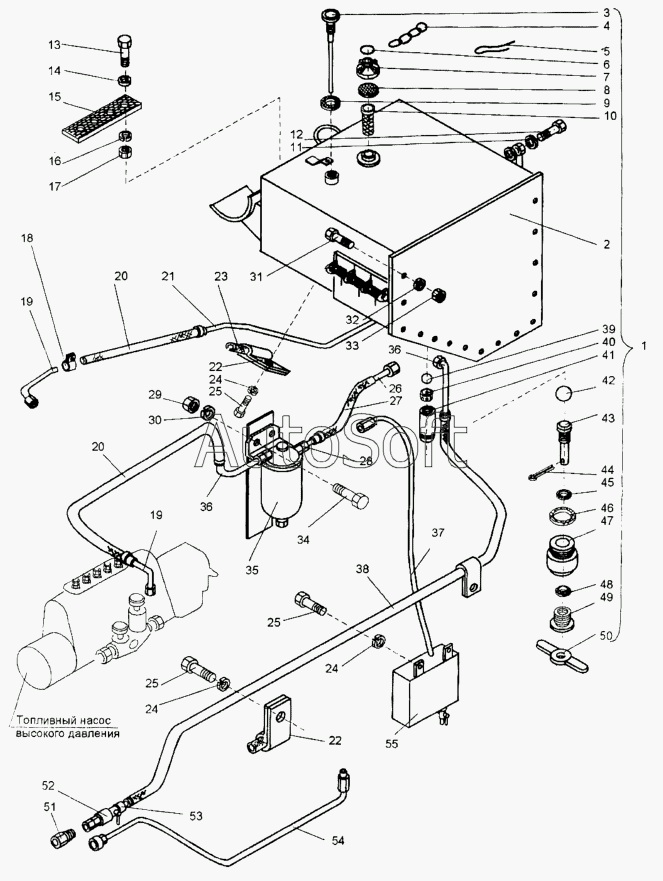

Каталог запасных частей к технике: ЧСДМ А-120 (2003). Система топливная (А121.31.00.000)
44
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
29
45
46
47
48
49
50
51
52
53
54
55
А121.31.00.000
[Топливный насос высокого давления]
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
19
20
20
21
22
22
23
24
24
24
25
25
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| [Топливный насос высокого давления] | [***] | Топливный насос высокого давления | |
| А121.31.00.000 | А***0 | Система топливная | |
| 1 | А***0 | Бак топливный | |
| 2 | А***0 | Бак топливный | |
| 3 | А***0 | Линейка топливомерная | |
| 4 | [***] | Цепь сварная 081-20,1 L=250 мм. | |
| 5 | [***] | Проволока 3,0-0-С ГОСТ 3282-74 | |
| 6 | Д***7 | Кольцо | |
| 7 | Д***5 | Пробка | |
| 8 | Т***3 | Прокладка | |
| 9 | Д***2 | Прокладка | |
| 10 | Д***0 | Сетка | |
| 11 | Д***9 | Прокладка | |
| 12 | Д***5 | Болт | |
| 13 | [***] | Болт М16-6gх50.58.019 (S24) ГОСТ 7798-70 | |
| 14 | [***] | Шайба С16.02.019 ГОСТ 11371-78 | |
| 15 | А***2 | Прокладка | |
| 16 | [***] | Шайба 16.65Г.019 ГОСТ 6402-70 | |
| 17 | [***] | Гайка М16-6Н.5.019 (S24) ГОСТ 5915-70 | |
| 18 | [***] | Хомут винтовой Н-6 | |
| 19 | А***0 | Трубка | |
| 20 | А***1 | Рукав | |
| 21 | А***0 | Трубка | |
| 22 | 0***1 | Хомут | |
| 23 | Д***8 | Прокладка | |
| 24 | [***] | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 25 | [***] | Болт М10-6gх25.58.019 (S16) ГОСТ 7798-70 | |
| 26 | Д***9 | Трубка в сборе | |
| 27 | А***1 | Рукав | |
| 28 | Д***8 | Ниппель | |
| 29 | [***] | Гайка М8-6gх30.58.019 (S13) ГОСТ 5915-70 | |
| 30 | [***] | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 31 | [***] | Болт М12-6gх30.58.019 (S18) ГОСТ 7798-70 | |
| 32 | [***] | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 33 | [***] | Гайка М12-6Н.5.019 (S18) ГОСТ 5915-70 | |
| 34 | [***] | Болт М8-6gх30.58.019 (S13) ГОСТ 7798-70 | |
| 35 | Г***Б | Фильтр | |
| 36 | Д***0 | Трубка | |
| 37 | Д***0 | Трубка слива | |
| 38 | А***2 | Рукав | |
| 39 | [***] | Шарик 16-60+/-100 ГОСТ 3722-81 | |
| 40 | Д***5 | Шайба специальная | |
| 41 | Д***9 | Штуцер | |
| 42 | [***] | Шарик 18-60+/-100 ГОСТ 3722-81 | |
| 43 | Д***1 | Упор | |
| 44 | [***] | Шплинт 2x20.019 ГОСТ 397-79 | |
| 45 | Д***4 | Прокладка | |
| 46 | Д***3 | Прокладка | |
| 47 | Д***0 | Штуцер | |
| 48 | Д***5 | Набивка | |
| 49 | Д***2 | Штуцер | |
| 50 | Д***3 | Ручка краника | |
| 51 | А***9 | Штуцер | |
| 52 | 2***Б | Краник проходной | |
| 53 | Д***2 | Штуцер | |
| 54 | Д***0 | Трубка подачи топлива | |
| 55 | Д***0 | Бачок |
