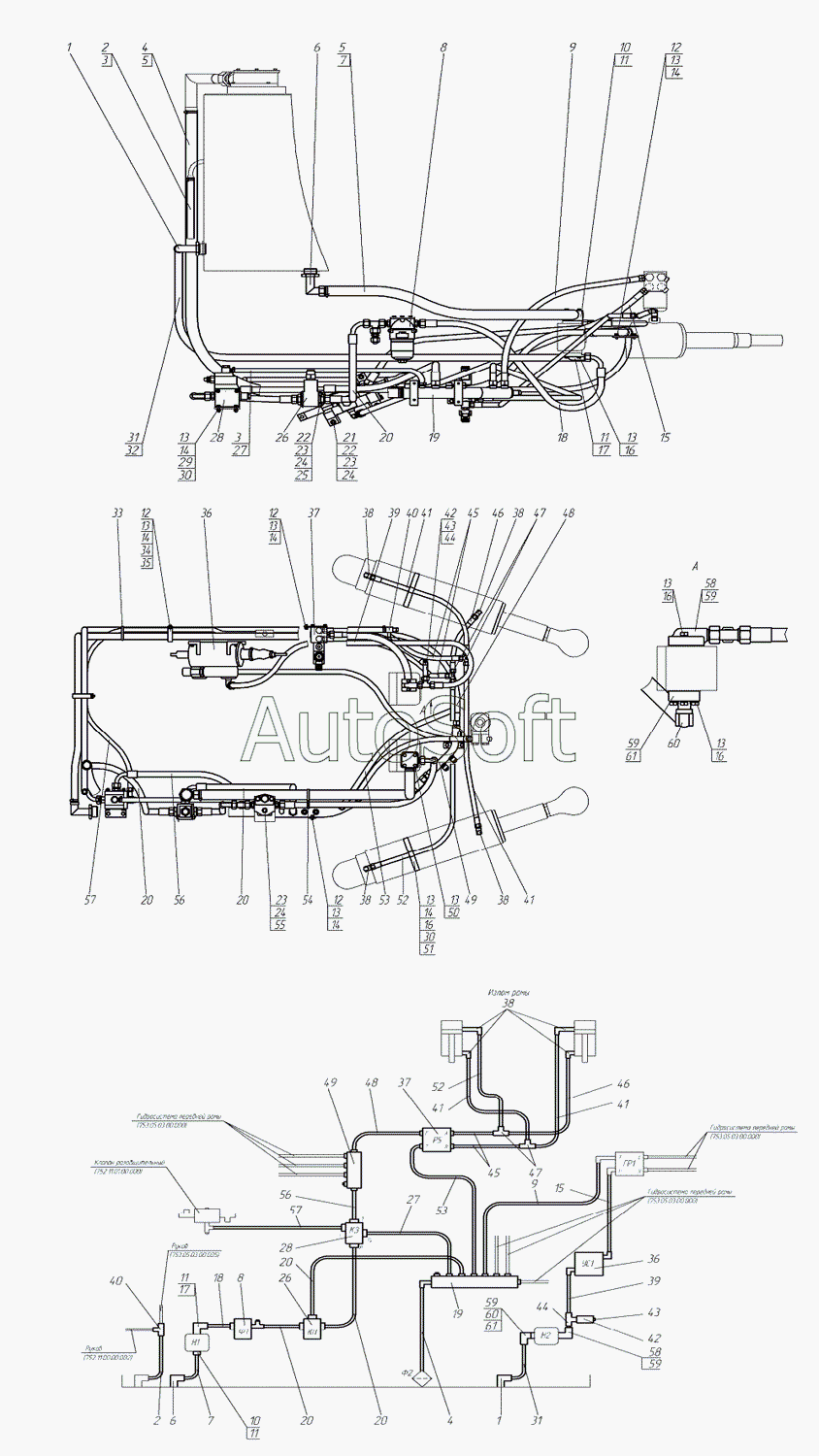

Каталог запасных частей к технике: Брянский Арсенал ГС-18.05 (2009). Гидросистема рамы подмоторной 752.05.01.00.000
47
47
32
33
34
35
36
36
37
37
38
38
38
38
38
39
39
40
40
41
41
41
41
42
42
43
43
44
44
45
45
46
46
31
31
48
48
49
49
50
51
52
52
53
53
54
55
56
56
57
57
58
58
59
59
59
59
60
60
61
61
16
16
16
16
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
11
11
12
12
12
12
13
13
13
13
13
13
13
13
13
13
14
14
14
14
14
14
15
15
1
1
17
17
18
18
19
19
20
20
20
20
20
20
21
22
22
23
23
23
24
24
24
25
26
26
27
27
28
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Угольник | |
| 2 | 7***3 | Рукав 16х25-1,6 L=1650 | |
| 3 | N***7 | Хомут червячный «NORMA»16-27 | |
| 4 | 7***8 | Рукав Рукав 32х43-1,6 L=3000 | |
| 5 | N***0 | Хомут червячный "NORMA" 32-50 | |
| 6 | 2***0 | Угольник | |
| 7 | 7***7 | Рукав 32х43-1,6 L=950 | |
| 8 | 2***0 | Фильтр напорный | |
| 9 | Р***5 | РВД 12.28.1250.М22х1,5 | |
| 10 | 2***3 | Патрубок | |
| 11 | 0***2 | Кольцо 036-042-36-2-2 | |
| 12 | Б***6 | Болт М8х16 | |
| 13 | Ш***Г | Шайба 8 65Г | |
| 14 | Ш***4 | Шайба С. 8х1,4 | |
| 15 | Р***5 | РВД 12.28.1450.М22х1,5 | |
| 16 | Б***0 | Болт М8х30 | |
| 17 | 2***1 | Патрубок | |
| 18 | Р***0 | РВД 16.25.1050.М26х1,5.0/90 | |
| 19 | 7***0 | Коллектор сливной | |
| 20 | Р***0 | РВД 16.25.650.М26х1,5.0/90 | |
| 21 | Б***0 | Болт М10х40 | |
| 22 | Г***5 | Гайка М10-6Н.5 | |
| 23 | Ш***Г | Шайба 10 65Г | |
| 24 | Ш***2 | Шайба С. 10.02 | |
| 25 | Б***5 | Болт М10х75 | |
| 26 | 7***0 | Клапан предохранительный | |
| 27 | 7***1 | Рукав Рукав 12х20-1,6 L=900 | |
| 28 | 7***0 | Клапан зарядки | |
| 29 | Б***5 | Болт М8х25 | |
| 30 | Г***5 | Гайка М8-6Н.5 | |
| 31 | 7***5 | Рукав 20х29-1,6 L=2600 | |
| 32 | N***2 | Хомут червячный "NORMA" 20-32 | |
| 33 | Х***й | Хомут пластиковый 200 мм черный | |
| 34 | 2***4 | Хомут | |
| 35 | 2***8 | Трубка 305 ТВ-40, 16 L=210 | |
| 36 | 7***0 | Гидроусилитель сцепления | |
| 37 | 7***0 | Гидрораспределитель | |
| 38 | 7***2 | Угольник | |
| 39 | Р***0 | РВД 12.28.1450.М22х1,5.0/90 | |
| 40 | 2***0 | Тройник | |
| 41 | Р***5 | РВД 10.33.850.М18х1,5 | |
| 42 | 2***0 | Штуцер переходной | |
| 43 | "***" | Измерительная муфта SMK-20G1/4-РС | |
| 44 | T***L | Адаптер TN 121-15L | |
| 45 | Р***5 | РВД 10.33.650.М18х1,5 | |
| 46 | Р***5 | РВД 10.33.450.М18х1,5 | |
| 47 | T***L | Адаптер TN 100-12L | |
| 48 | Р***5 | РВД 12.28.1050.М22х1,5 | |
| 49 | 7***0 | Коллектор напорный | |
| 50 | Б***0 | Болт М8х60 | |
| 51 | 2***2 | Хомут | |
| 52 | Р***5 | РВД 10.33.1250.М18х1,5 | |
| 53 | Р***5 | РВД 12.28.1650.М22х1,5 | |
| 54 | Х***й | Хомут пластиковый 300 мм черный | |
| 55 | Б***6 | Болт М10х16 | |
| 56 | Р***0 | РВД 16.25.1650.М26х1,5.0/90 | |
| 57 | Р***5 | РВД 10.33.2050.М18х1,5 | |
| 58 | 2***6 | Патрубок | |
| 59 | 0***2 | Кольцо 020-025-30-2-2 | |
| 60 | 2***4 | Угольник | |
| 61 | 2***2 | Фланец |
