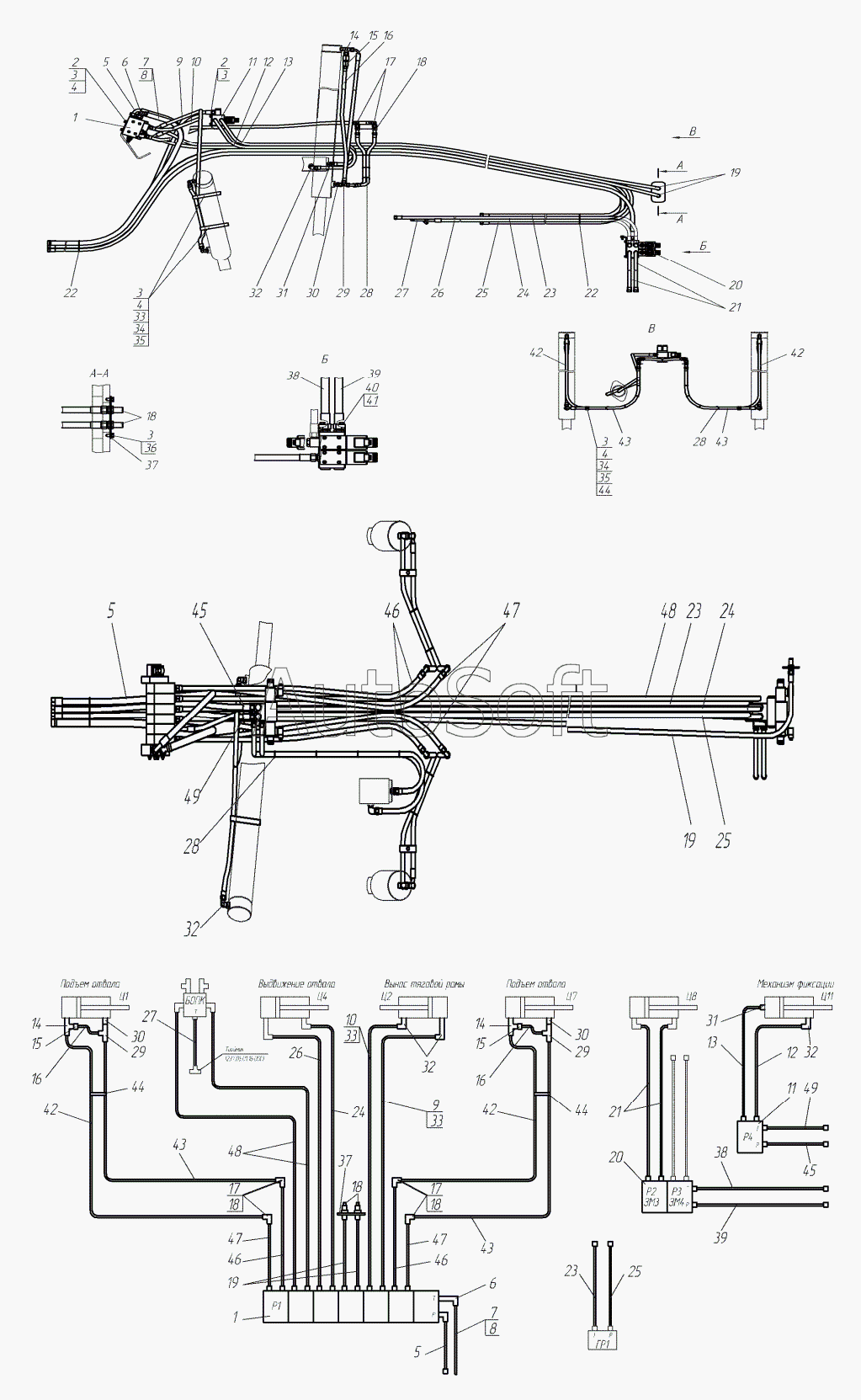

Каталог запасных частей к технике: Брянский Арсенал ГС-18.05 (2009). Гидросистема рамы передней 753.05.03.00.000
38
38
27
27
28
28
28
29
29
29
30
30
30
31
31
32
32
32
32
33
33
33
34
34
35
35
36
37
37
26
26
39
39
40
41
42
42
42
42
43
43
43
43
44
44
44
45
45
46
46
46
47
47
47
48
48
49
49
14
14
14
3
3
3
3
3
4
4
4
5
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
1
1
15
15
15
16
16
16
17
17
17
18
18
18
18
18
19
19
19
20
20
21
21
22
22
23
23
23
24
24
24
25
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Гидрораспределитель | |
| 3 | Ш***Г | Шайба 8 65Г | |
| 4 | Ш***4 | Шайба С. 8х1,4 | |
| 5 | Р***0 | РВД 16.25.2250.М26х1,5.0/90 | |
| 6 | 2***0 | Угольник | |
| 7 | 7***8 | Рукав 20х29-1,6 L=2800 | |
| 8 | N***2 | Хомут червячный "NORMA" 20-32 | |
| 9 | Р***5 | РВД 10.33.1500.М18х1,5.0/45 | |
| 10 | Р***5 | РВД 10.33.1700.М18х1,5.0/45 | |
| 11 | 2***0 | Гидрораспределитель | |
| 12 | Р***5 | РВД 10.33.1500.М18х1,5 | |
| 13 | Р***5 | РВД 10.33.1300.М18х1,5 | |
| 14 | 7***1 | Тройник | |
| 15 | 7***0 | Клапан предохранительный | |
| 16 | Р***5 | РВД 10.33.1150.М18х1,5 | |
| 17 | T***L | Адаптер TN 119-12L | |
| 18 | T***L | Адаптер TN 102-12L | |
| 19 | Р***5 | РВД 10.33.4000.М18х1,5 | |
| 20 | 2***0 | Блок гидрораспределителей | |
| 21 | Р***5 | РВД 10.33.650.М18х1,5 | |
| 22 | Х***й | Хомут пластиковый 300 мм черный | |
| 23 | Р***5 | РВД 12.28.5800.М22х1,5 | |
| 24 | Р***5 | РВД 10.33.8600.М18х1,5 | |
| 25 | Р***5 | РВД 12.28.6000.М22х1,5 | |
| 26 | Р***5 | РВД 10.33.7400.М18х1,5.0/45 | |
| 27 | 7***5 | Рукав 16х25-1,6 L=7500 | |
| 28 | Х***й | Хомут пластиковый 200 мм черный | |
| 29 | T***L | Адаптер TN 121-12L | |
| 30 | 7***0 | Клапан замедлительный | |
| 31 | 7***1 | Штуцер | |
| 32 | 7***2 | Угольник | |
| 33 | 2***1 | Хомут | |
| 34 | Б***0 | Болт М8х30 | |
| 35 | Г***5 | Гайка М8-6Н.5 | |
| 36 | Б***6 | Болт М8х16 | |
| 37 | 2***4 | Крышка | |
| 38 | Р***5 | РВД 12.28.5500.М22х1,5 | |
| 39 | Р***5 | РВД 12.28.5250.М22х1,5 | |
| 40 | Б***0 | Болт М10х20 | |
| 41 | Ш***Г | Шайба 10 65Г | |
| 42 | Р***0 | РВД 10.33.2200.М18х1,5.0/90 | |
| 43 | Р***0 | РВД 10.33.1100.М18х1,5.0/90 | |
| 44 | 6***2 | Скоба | |
| 45 | Р***5 | РВД 12.28.2050.М22х1,5 | |
| 46 | Р***5 | РВД 10.33.1400.М18х1,5 | |
| 47 | Р***5 | РВД 10.33.1350.М18х1,5.0/45 | |
| 48 | Р***0 | РВД 10.33.6300.М18х1,5.0/90 | |
| 49 | Р***5 | РВД 12.28.2250.М22х1,5 |
