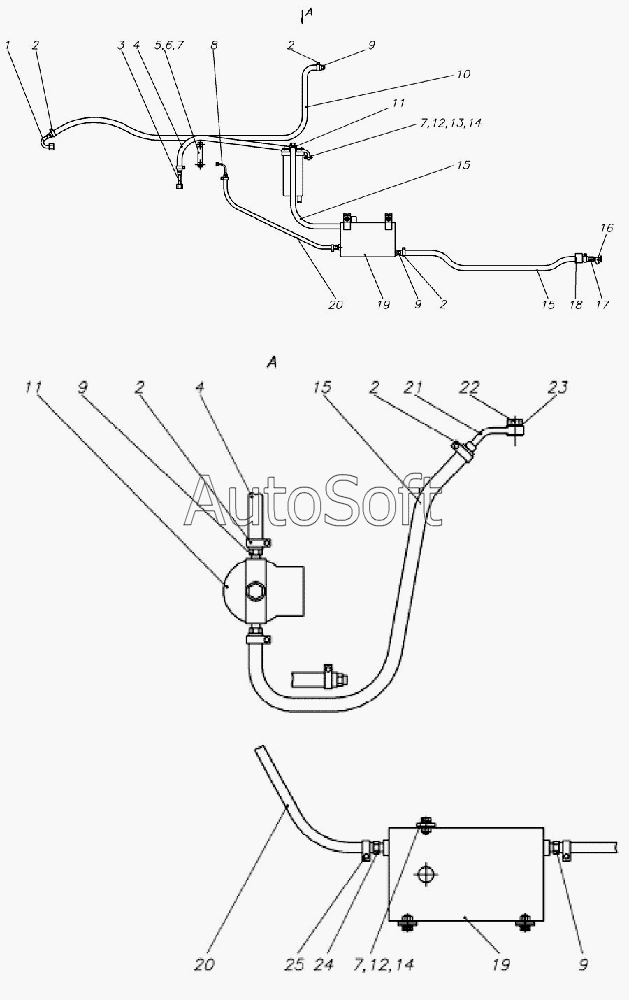

Каталог запасных частей к технике: Брянский Арсенал ГС-14.02 (2009). Система питания 250.02.08.00.000
/54.gif)
1
2
2
2
2
2
3
4
4
5
6
8
9
9
9
9
10
11
11
12
12
13
14
14
15
15
15
16
17
18
19
19
20
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Трубка топливная | |
| 2 | 6***2 | Хомут червячный NP-W1 16-27/9 | |
| 3 | 2***0 | Трубка топливная | |
| 4 | 2***5 | Рукав 12х20-1,6 L= 1200мм | |
| 5 | 2***7 | Кронштейн | |
| 6 | Б***6 | Болт М8-6gx16.58.016 | |
| 8 | 2***0 | Трубка топливная | |
| 9 | 2***1 | Ниппель | |
| 10 | 2***4 | Рукав 12х20-1,6 L= 1800мм | |
| 11 | 2***6 | Фильтр грубой очистки топлива | |
| 12 | Б***6 | Болт M8-6gx30.58.016 | |
| 13 | Г***6 | Гайка M8-6Н.5.016 | |
| 14 | 9***2 | Шайба С8х1.4 | |
| 15 | 2***6 | Рукав 12х20-1,6 L= 1000мм | |
| 16 | 4***5 | Кран сливной в сборе 130-1015370 | |
| 17 | 2***8 | Переходник | |
| 18 | 2***0 | Кронштейн | |
| 19 | 2***0 | Бачок сливной | |
| 20 | 2***3 | Рукав 6х14-1,6 L=1000мм | |
| 21 | 2***0 | Трубка топливная | |
| 22 | 0***6 | Болт специальный | |
| 23 | 2***7 | Кольцо | |
| 24 | 2***2 | Ниппель | |
| 25 | 6***1 | Хомут червячный NP-W1 12-22/9 |
