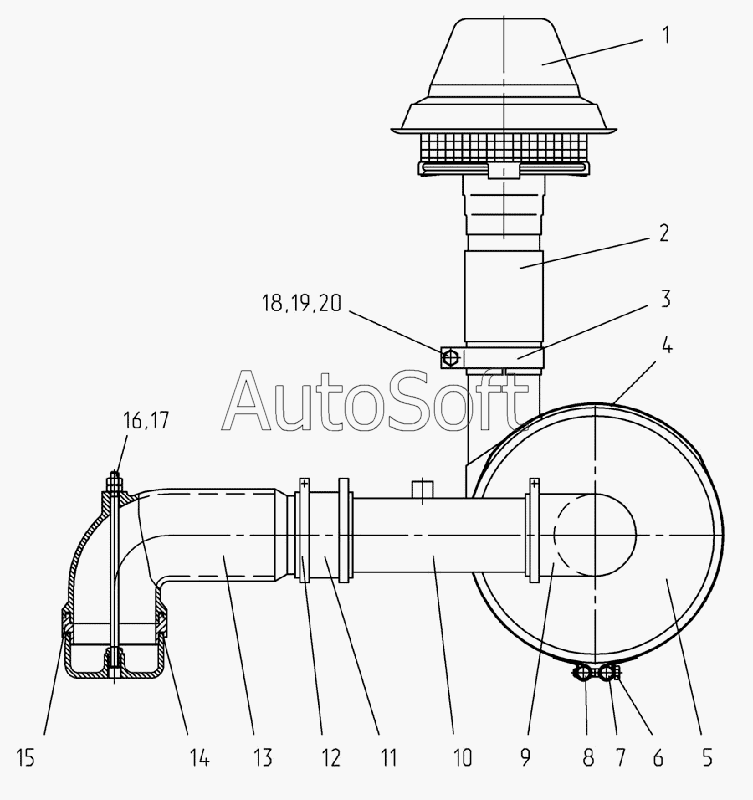

Каталог запасных частей к технике: Брянский Арсенал ГС-14.02 (2009). Установка воздухоочистителя 250.02.03.00.000
/46.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***2 | Моноциклон А53.21.000-02 | |
| 2 | 2***1 | Труба | |
| 3 | 2***2 | Хомут | |
| 4 | 2***4 | Лента стяжная | |
| 5 | 2***5 | Воздухоочиститель 260-110.90015 | |
| 6 | Б***0 | Болт М10х50 | |
| 7 | 2***5 | Ось | |
| 8 | 2***6 | Ось | |
| 9 | 2***А | Патрубок 260.-1109009-А | |
| 10 | 2***3 | Труба | |
| 11 | Р***3 | Рукав 90х104-3 | |
| 12 | Х***9 | Хомут стяжной ХС-101.019 | |
| 13 | 2***1 | Патрубок | |
| 14 | 1***2 | Кольцо 100-110-58-2-2 | |
| 14 | 1***2 | Кольцо 100-110-58-2-2 | |
| 15 | 2***4 | Вставка | |
| 16 | 2***2 | Стяжка | |
| 16 | 2***1 | Стяжка | |
| 17 | Г***0 | Гайка М10 | |
| 18 | Б***0 | Болт М12х40 | |
| 19 | Г***2 | Гайка М12 | |
| 20 | Ш***Г | Шайба 12.65Г |
