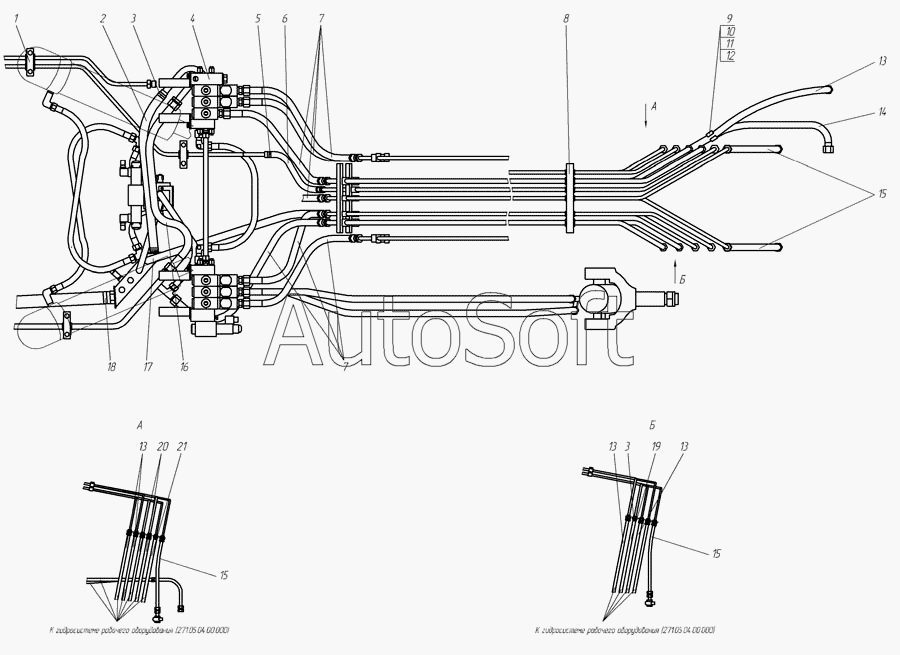

Каталог запасных частей к технике: Брянский Арсенал ГС-14.02 (2009). Гидросистема 250.05.00.00.00
/5.gif)
11
21
20
19
18
17
16
15
15
15
14
13
13
13
13
12
1
10
9
8
7
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Гидросистема рамы подмоторной | |
| 2 | 2***8 | Рукав 20х29-1,6 L=950 | |
| 3 | 9***3 | Хомут | |
| 4 | 2***0 | Установка гидрораспределителей | |
| 5 | 9***2 | Хомут | |
| 6 | 2***1 | Рукав 12х20-1,6 L=700 | |
| 7 | 1***5 | РВД 12.21,5.1050.М22х1,5 | |
| 8 | 2***0 | Гидросистема хребтовой балки | |
| 9 | 6***2 | Скоба | |
| 10 | Б***0 | Болт М8х40 | |
| 11 | Г***5 | Гайка М8-6Н.5 | |
| 12 | Ш***Г | Шайба 8 65Г | |
| 13 | 1***5 | РВД 12.21,5.1250.М22х1,5 | |
| 14 | 1***5 | РВД 12.21,5.1450.М22х1,5 | |
| 15 | 1***5 | РВД 12.21,5.650.М22х1,5 | |
| 16 | 1***5 | РВД 16.20.850.М27х1,5 | |
| 17 | 2***3 | Рукав 16х25-1,6 L=1000 | |
| 18 | 9***4 | Хомут | |
| 19 | 2***4 | Рукав 16х25-1,6 L=1500 | |
| 20 | 1***0 | РВД 12.21,5.1450.М22х1,5.0/90 | |
| 21 | 2***2 | Рукав 12х20-1,6 L=1500 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
