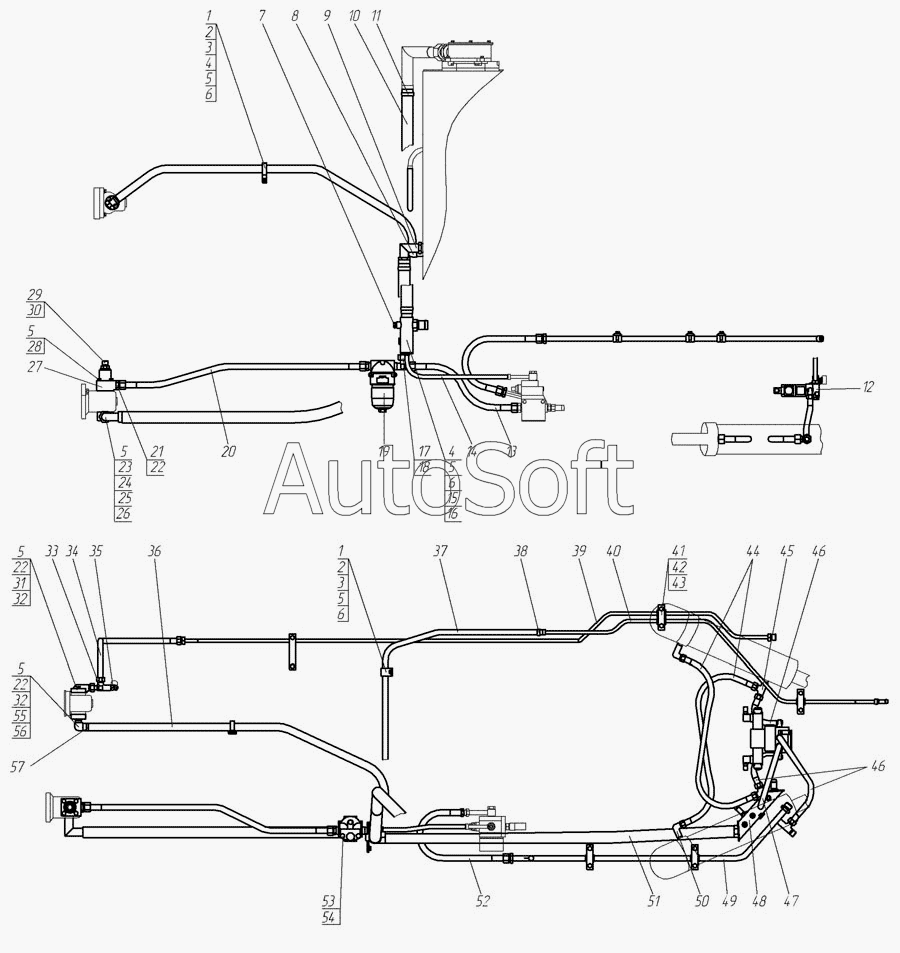

Каталог запасных частей к технике: Брянский Арсенал ГС-14.02 (2009). Гидросистема рамы подмоторной 250.05.01.00.000
/6.gif)
1
1
2
2
3
3
4
4
5
5
5
5
5
5
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Хомут | |
| 2 | 2***4 | Трубка Трубка 305 ТВ-40, 16 L=230 | |
| 3 | Б***6 | Болт М8х16 | |
| 4 | Г***5 | Гайка М8-6Н.5 | |
| 5 | Ш***Г | Шайба 8 65Г | |
| 6 | Ш***4 | Шайба С. 8х1,4 | |
| 7 | П***2 | Пробка 316 169-П2 | |
| 8 | 2***2 | Угольник | |
| 9 | 2***0 | Угольник | |
| 10 | 2***2 | Рукав 32х43-1,6 L=900 | |
| 11 | 9***4 | Хомут | |
| 12 | 2***0 | Гидрораспределитель | |
| 13 | 1***5 | РВД 16.20.450.М27х1,5 | |
| 14 | 2***3 | Рукав 12х20-1,6 L=520 | |
| 15 | 2***0 | Коллектор | |
| 16 | Б***5 | Болт М8х25 | |
| 17 | 9***2 | Гайка накидная | |
| 18 | 2***3 | Ниппель | |
| 19 | 2***0 | Фильтр напорный | |
| 20 | 1***5 | РВД 16.20.1050.М27х1,5 | |
| 21 | 2***1 | Штуцер | |
| 22 | 0***2 | Кольцо 020-025-30-2-2 | |
| 23 | 2***0 | Угольник | |
| 24 | О***2 | Патрублк | |
| 25 | Б***0 | Болт М8х60 | |
| 26 | 0***2 | Кольцо 036-042-36-2-2 | |
| 27 | Д***Т | Делитель потока ДПН 10СТ | |
| 28 | Б***5 | Болт М8х55 | |
| 29 | О***0 | Штуцер | |
| 30 | 0***2 | Кольцо 019-023-25-2-2 | |
| 31 | 2***6 | Патрубок | |
| 32 | Б***0 | Болт М8х30 | |
| 33 | 2***0 | Тройник | |
| 34 | 1***5 | РВД 12.21,5.1650.М22х1,5 | |
| 35 | "***" | Измерительная муфта SMK-20G1/4-РС | |
| 36 | 2***4 | Рукав 20х29-1,6 L=2000 | |
| 37 | 2***4 | Рукав 12х20-1,6 L=1650 | |
| 38 | 9***2 | Хомут | |
| 39 | 2***0 | Труба | |
| 40 | 2***0 | Труба | |
| 41 | О***2 | Втулка | |
| 42 | О***7 | Втулка | |
| 43 | О***1 | Скоба | |
| 44 | 1***5 | РВД 12.21,5.850.М22х1,5 | |
| 45 | О***7 | Тройник | |
| 46 | 1***5 | РВД 12.21,5.650.М22х1,5 | |
| 47 | 2***5 | Рукав 12х20-1,6 L=680 | |
| 48 | 2***0 | Коллектор | |
| 49 | 2***0 | Труба | |
| 50 | О***1 | Угольник | |
| 51 | 2***5 | Рукав 32х43-1,6 L=1500 | |
| 52 | 1***5 | РВД 16.20.650.М27х1,5 | |
| 53 | Б***6 | Болт М10х16 | |
| 54 | Ш***Г | Шайба 10 65Г | |
| 55 | 2***2 | Фланец | |
| 56 | 2***4 | Угольник | |
| 57 | 9***3 | Хомут |
