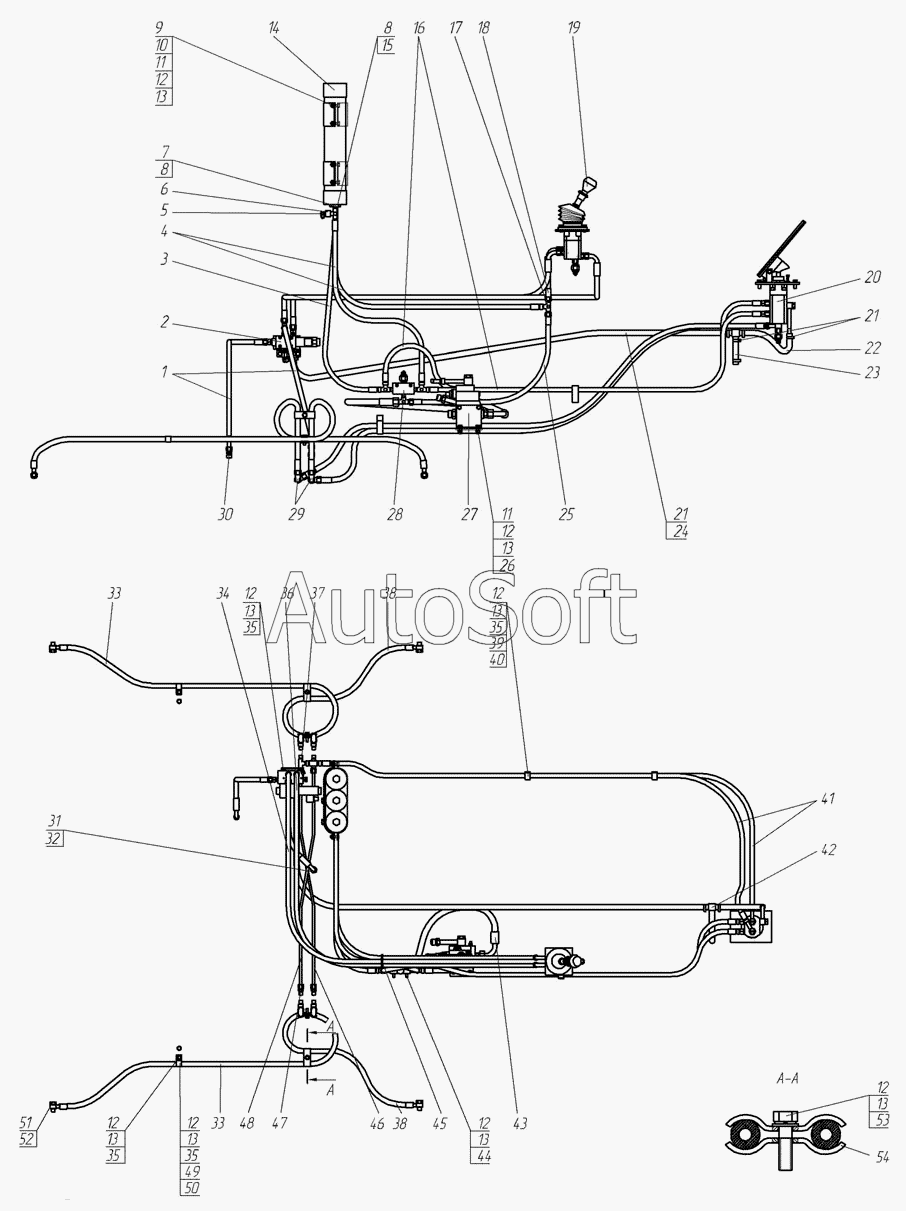

Каталог запасных частей к технике: Брянский Арсенал ГС-14.02 (2009). Система тормозов 250.35.00.00.000
/14.gif)
1
2
3
4
5
6
7
8
8
9
10
11
11
12
12
12
12
12
12
12
12
13
13
13
13
13
13
13
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
35
35
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | РВД 8.35.1050.М16х1,5.0/90 | |
| 2 | 2***0 | Гидрораспределитель | |
| 3 | 6***5 | РВД 6.23.1050.М14х1,5 | |
| 4 | 6***5 | РВД 6.23.1250.М14х1,5 | |
| 5 | "***" | Измерительная муфта SMK-20G1/4-РС | |
| 6 | 2***6 | Тройник | |
| 7 | 2***2 | Штуцер | |
| 8 | 0***2 | Кольцо 024-028-25-2-2 | |
| 9 | 2***2 | Хомут | |
| 10 | 2***5 | Прокладка Пластина 1Ф-I-ТМКЩ-С2-8 60х230 | |
| 11 | Г***5 | Гайка М8-6Н.5 | |
| 12 | Ш***Г | Шайба 8 65Г | |
| 13 | Ш***4 | Шайба С. 8х1,4 | |
| 14 | А***4 | Пневмогидроаккумулятор АРХ-1/320 УХЛ4 | |
| 15 | 2***9 | Штуцер | |
| 16 | 6***5 | РВД 6.23.1650.М14х1,5 | |
| 17 | 2***1 | Тройник | |
| 18 | 8***0 | РВД 8.35.650.М16х1,5.0/90 | |
| 19 | 7***0 | Установка гидроклапана стояночного тормоза | |
| 20 | 2***0 | Установка педали включения | |
| 21 | N***7 | Хомут червячный "NORMA" 16-27 | |
| 22 | 2***3 | Рукав 12х20-1,6 L=500 | |
| 23 | 2***2 | Рукав 12х20-1,6 L=100 | |
| 24 | 2***4 | Рукав 12х20-1,6 L=2000 | |
| 25 | 8***5 | РВД 8.35.1050.М16х1,5 | |
| 26 | Б***5 | Болт М8х25 | |
| 27 | 2***0 | Клапан зарядки | |
| 28 | 2***0 | Клапан разобщительный | |
| 29 | 2***9 | Угольник | |
| 30 | T***F | Адаптер TN 92-10L-7/16-20UNF | |
| 31 | T***F | Адаптер TN 92-12L-9/16-18UNF | |
| 32 | T***L | Адаптер TN 132А-12/10L | |
| 33 | 8***4 | РВД 8.35.1650.М16х1,5.банджо 14х14 | |
| 34 | 8***0 | РВД 8.35.1850.М16х1,5.0/90 | |
| 35 | Б***6 | Болт М8х16 | |
| 36 | 8***0 | РВД 8.35.2050.М16х1,5.0/90 | |
| 37 | 2***4 | Тройник | |
| 38 | 8***4 | РВД 8.35.1250.М16х1,5.банджо 14х14 | |
| 39 | 2***7 | Трубка 305 ТВ-40, 16 L=110 | |
| 40 | 2***7 | Хомут | |
| 41 | 6***5 | РВД 6.23.2250.М14х1,5 | |
| 42 | 7***1 | Тройник | |
| 43 | 1***0 | РВД 12.21,5.650.М22х1,5.0/90 | |
| 44 | Б***5 | Болт М8х45 | |
| 45 | Х***й | Хомут пластиковый 100 мм черный | |
| 46 | 2***1 | Труба dу6 | |
| 47 | 2***5 | Штуцер | |
| 48 | 2***0 | Труба dу6 | |
| 49 | 2***4 | Хомут | |
| 50 | 2***6 | Трубка 305 ТВ-40, 16 L=90 | |
| 52 | П***3 | Прокладка 14М3 | |
| 53 | Б***0 | Болт М8х30 | |
| 54 | 2***8 | Скоба |
