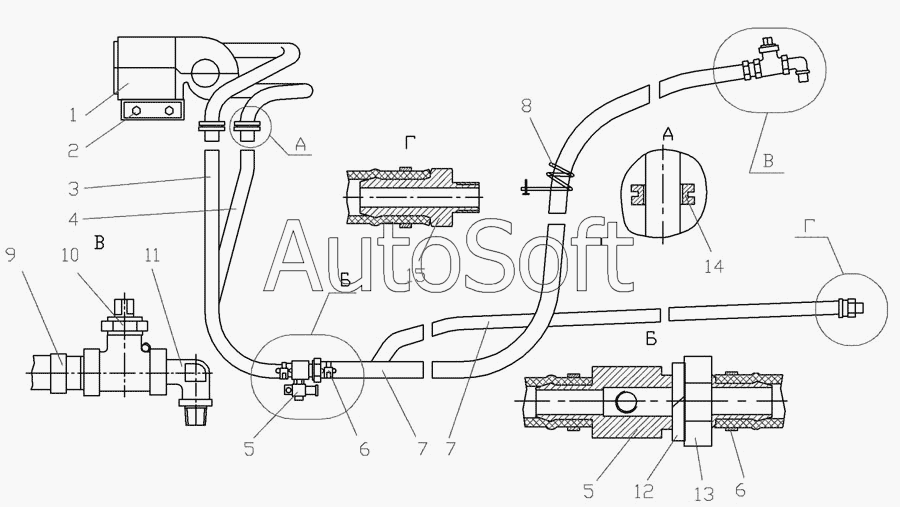

Каталог запасных частей к технике: Брянский Арсенал ГС-14.02 (2009). Система отопления кабины 250.41.00.00.000
/24.gif)
1
2
3
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | «***» | Отопитель | |
| 2 | Б***6 | Болт М6 | |
| 3 | 2***6 | Рукав 16х25 L=1700 | |
| 4 | 2***5 | Рукав 16х25 L=1550 | |
| 5 | 2***0 | Кран | |
| 6 | 2***0 | Хомут | |
| 7 | 2***2 | Рукав 20х29-1,6 | |
| 8 | 2***4 | Зацеп | |
| 9 | 2***1 | Ниппель | |
| 10 | 3***5 | Кран конусный Ду20 | |
| 11 | 2***1 | Угольник | |
| 12 | Ш***Г | Шайба 30 65Г | |
| 13 | Г***2 | Гайка М30х2 | |
| 14 | 0***2 | Втулка | |
| 15 | 2***1 | Ниппель |
