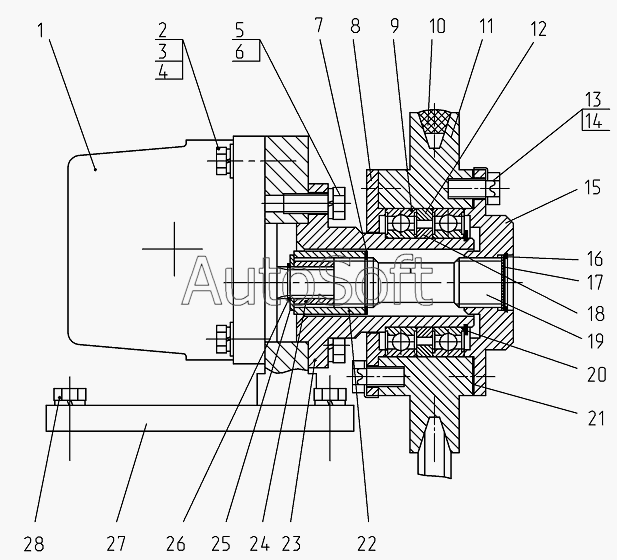

Каталог запасных частей к технике: Брянский Арсенал ГС-25.09 (2009). Установка насоса 250.02.01.00.000
15
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***3 | Насос шестеренный | |
| 2 | Б***5 | Болт М8х35 | |
| 3 | Ш***Г | Шайба 8.65Г | |
| 4 | Ш***2 | Шайба | |
| 5 | Б***5 | Болт М10х25 | |
| 6 | Ш***Г | Шайба10.65Г | |
| 7 | Г***6 | Кольцо | |
| 8 | 2***3 | Крышка | |
| 9 | Г***5 | Подшипник | |
| 10 | Г***3 | Ремень | |
| 11 | 2***2 | Шкив | |
| 12 | 2***0 | Кольцо | |
| 13 | Б***0 | Болт М10х20 | |
| 14 | Г***7 | Шайба | |
| 15 | 2***4 | Крышка | |
| 16 | Г***6 | Кольцо | |
| 17 | 2***2 | Вкладка | |
| 18 | 2***9 | Кольцо | |
| 19 | 2***8 | Валик | |
| 20 | Г***6 | Кольцо | |
| 21 | 2***1 | Прокладка | |
| 22 | 2***7 | Втулка | |
| 23 | 2***1 | Ось | |
| 24 | 2***6 | Втулка | |
| 25 | 2***5 | Шайба | |
| 26 | Г***6 | Кольцо | |
| 27 | 2***0 | Кронштейн | |
| 28 | Б***0 | Болт М10х30 |
