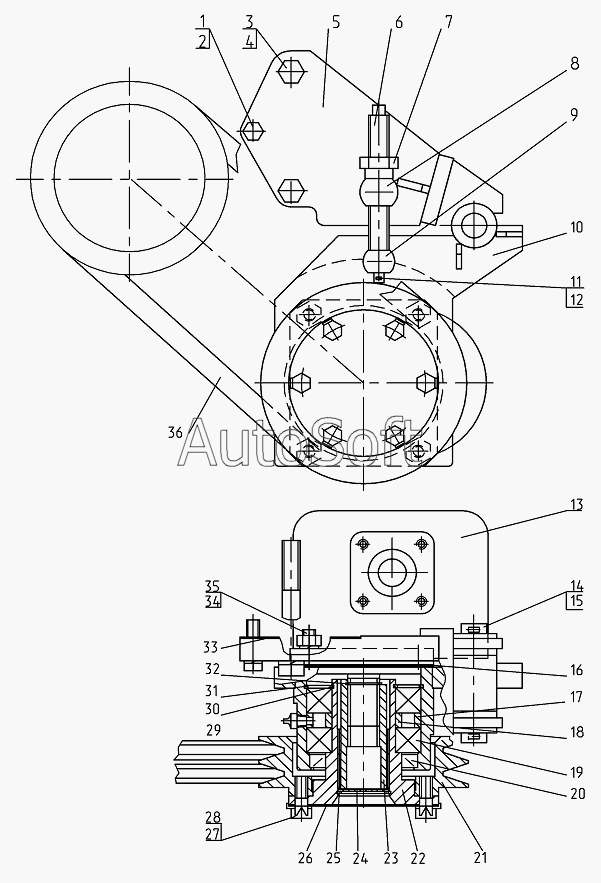

Каталог запасных частей к технике: Брянский Арсенал ГС-25.09 (2009). Установка насоса 250.02.09.00.000
28
20
21
22
23
24
25
26
27
19
29
30
31
32
33
34
35
36
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***5 | Болт М10х35 | |
| 2 | Ш***Г | Шайба10.65Г | |
| 3 | Б***0 | Болт | |
| 4 | Ш***Г | Шайба 14.65Г | |
| 5 | 2***0 | Кронштейн | |
| 6 | 2***4 | Винт | |
| 7 | 2***2 | Гайка | |
| 8 | 2***1 | Опора | |
| 9 | 2***5 | Опора | |
| 10 | 2***0 | Опора | |
| 11 | Ш***2 | Шайба | |
| 12 | Ш***6 | Шплинт 2,5х16 | |
| 13 | 3***0 | Насос НШ-32ДКМ-3 | |
| 14 | 2***6 | Ось | |
| 15 | Ш***6 | Шплинт 4х36 | |
| 16 | П***а | Прокладка | |
| 17 | 2***6 | Втулка | |
| 18 | 2***7 | Втулка | |
| 19 | 4***1 | Подшипник 210АК | |
| 20 | 9***9 | Манжета1.2-60х85-1 | |
| 21 | 2***1 | Шкив | |
| 22 | 2***3 | Фланец | |
| 23 | 2***4 | Втулка | |
| 24 | П***а | Прокладка | |
| 25 | Г***6 | Кольцо | |
| 26 | 2***8 | Прокладка | |
| 27 | Б***5 | Болт М10х25 | |
| 28 | Г***7 | Шайба | |
| 29 | М***6 | Масленка 1.3.Ц6 | |
| 30 | Г***6 | Кольцо | |
| 31 | Г***6 | Кольцо | |
| 32 | Г***6 | Кольцо | |
| 33 | 2***0 | Прокладка | |
| 34 | Г***6 | Шпилька | |
| 35 | Г***0 | Гайка М10 | |
| 36 | Г***3 | Ремень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
