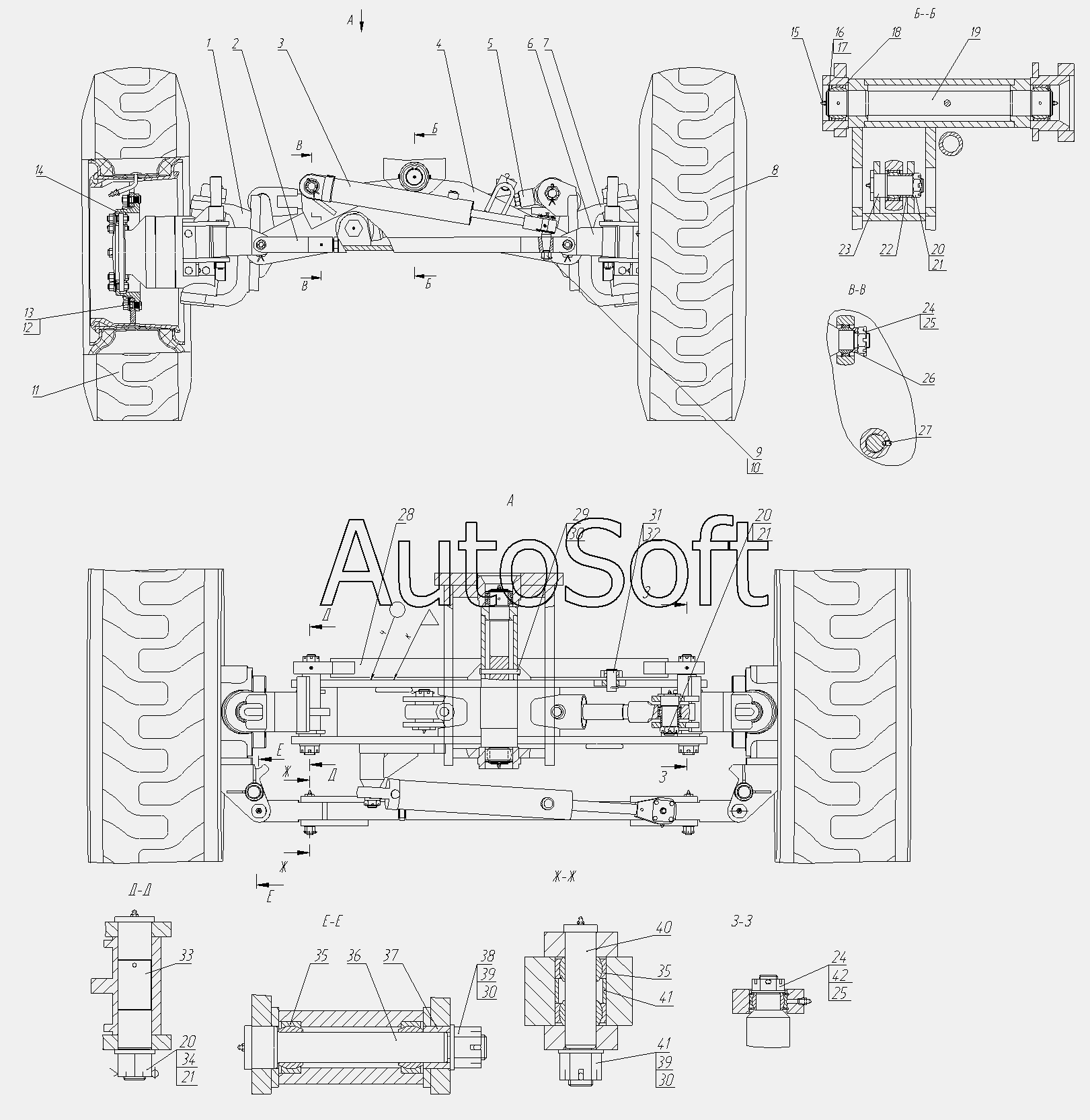

Каталог запасных частей к технике: Брянский Арсенал TG-250 (2014). Мост передний 781.66.00.00.000
33
23
24
24
25
25
26
27
28
29
30
30
30
31
32
22
34
35
35
36
37
38
39
39
40
41
41
42
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
20
20
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Гидромотор | |
| 2 | 2***0 | Тяга | |
| 3 | 7***0 | Гидроцилиндр | |
| 4 | 7***0 | Балка | |
| 5 | Г***Т | Гидроцилиндр ГЦО2-100х50х250Т | |
| 6 | 2***0 | Крестовина | |
| 7 | 7***0 | Гидромотор | |
| 8 | 7***0 | Колесо | |
| 9 | Г***2 | Гайка М24х2 | |
| 10 | Ш***5 | Шплинт 5х45 | |
| 11 | 7***1 | Колесо | |
| 12 | Г***5 | Гайка колесная | |
| 13 | 2***2 | Болт колесный | |
| 14 | 2***4 | Ступица | |
| 15 | М***3 | Масленка | |
| 16 | 2***3 | Крышка | |
| 17 | К***0 | Кольцо | |
| 18 | Ш***0 | Подшипник | |
| 19 | 7***1 | Ось | |
| 20 | Г***3 | Гайка | |
| 21 | Ш***1 | Шплинт 6,3х71 | |
| 22 | 7***3 | Втулка | |
| 23 | 7***2 | Ось | |
| 24 | Г***2 | Гайка М30х2 | |
| 25 | Ш***3 | Шплинт 6,3х63 | |
| 26 | 7***4 | Крышка | |
| 27 | В***0 | Винт М10х20 | |
| 28 | 7***0 | Штанга | |
| 29 | 2***2 | Палец | |
| 30 | Ш***0 | Шплинт 4х40 | |
| 31 | 2***5 | Защелка | |
| 32 | 2***3 | Палец | |
| 33 | 2***4 | Ось | |
| 34 | Ш***6 | Шайба 36 | |
| 35 | Ш***5 | Подшипник | |
| 36 | 2***4 | Ось | |
| 37 | К***0 | Кольцо | |
| 38 | Г***5 | Гайка 2М20х1,5 | |
| 39 | Ш***0 | Шайба 20 | |
| 40 | 2***1 | Ось | |
| 41 | 2***2 | Втулка | |
| 42 | Ш***0 | Шайба30 |
