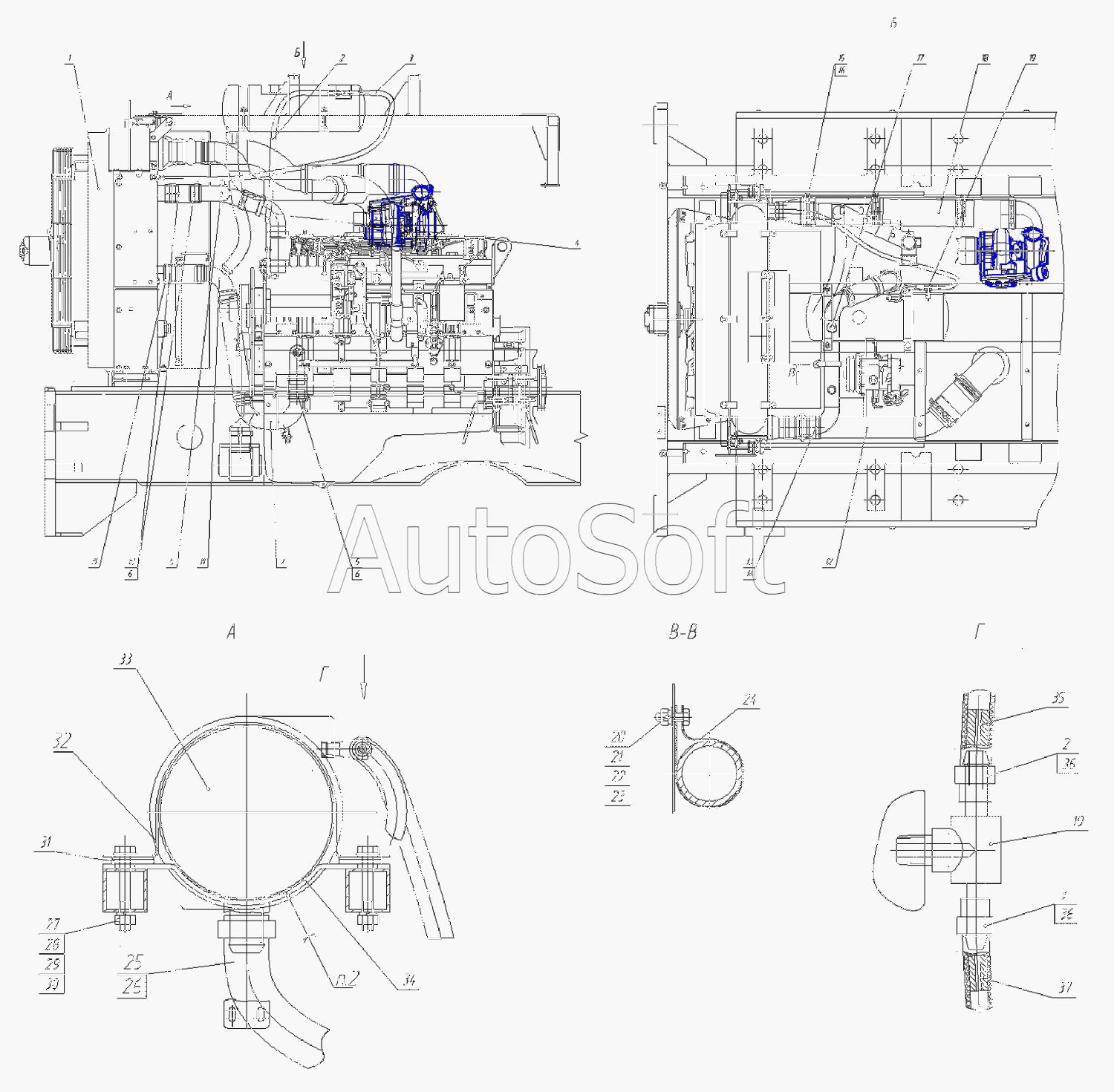

Каталог запасных частей к технике: Брянский Арсенал TG-200 (770.исп.11) (2014). Система охлаждения 760.22.02.00.000-03
/89.gif)
1
2
2
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Установка блока радиаторов | |
| 2 | 7***6 | Рукав 10х17,5 | |
| 3 | 7***5 | Рукав 8х16,5 | |
| 4 | 7***0 | Патрубок | |
| 5 | 7***8 | Рукав 58х70,5 L=90 мм | |
| 6 | R***7 | Хомут силовой одноболтовый | |
| 7 | 7***0 | Патрубок | |
| 8 | 7***0 | Патрубок | |
| 9 | 7***0 | Патрубок | |
| 10 | 7***7 | Рукав 58х70.5 L=130 мм | |
| 11 | 7***3 | Рукав 58х70,5 | |
| 12 | 7***0 | Патрубок | |
| 13 | 3***1 | Шланг силиконовый 3071051 | |
| 14 | 7***0 | Патрубок | |
| 15 | 4***8 | Патрубок 4330738 (d=90, L=190) | |
| 16 | 3***S | Хомут 3316657S (d=90) | |
| 17 | 0***5 | Пробка | |
| 18 | 7***0 | Патрубок | |
| 19 | 7***0 | Тройник | |
| 20 | Б***5 | Болт | |
| 21 | Г***8 | Гайка М8 | |
| 22 | Ш***Г | Шайба | |
| 23 | Ш***8 | Шайба С8 | |
| 24 | 7***1 | Хомут | |
| 25 | 7***5 | Рукав 32х43 L=800 мм | |
| 26 | R***3 | Хомут силовой одноболтовый | |
| 27 | Б***0 | Болт М10х70 | |
| 28 | Г***0 | Гайка М10 | |
| 29 | Ш***Г | Шайба 10 65Г | |
| 30 | Ш***0 | Шайба | |
| 31 | 2***7 | Прокладка | |
| 32 | 7***2 | Скоба | |
| 33 | Б***к | Бачок расширительный | |
| 34 | 7***2 | Пластина | |
| 35 | 7***1 | Дроссель | |
| 36 | N***2 | Хомут червячный Norma12-22 | |
| 37 | 7***3 | Дроссель |
