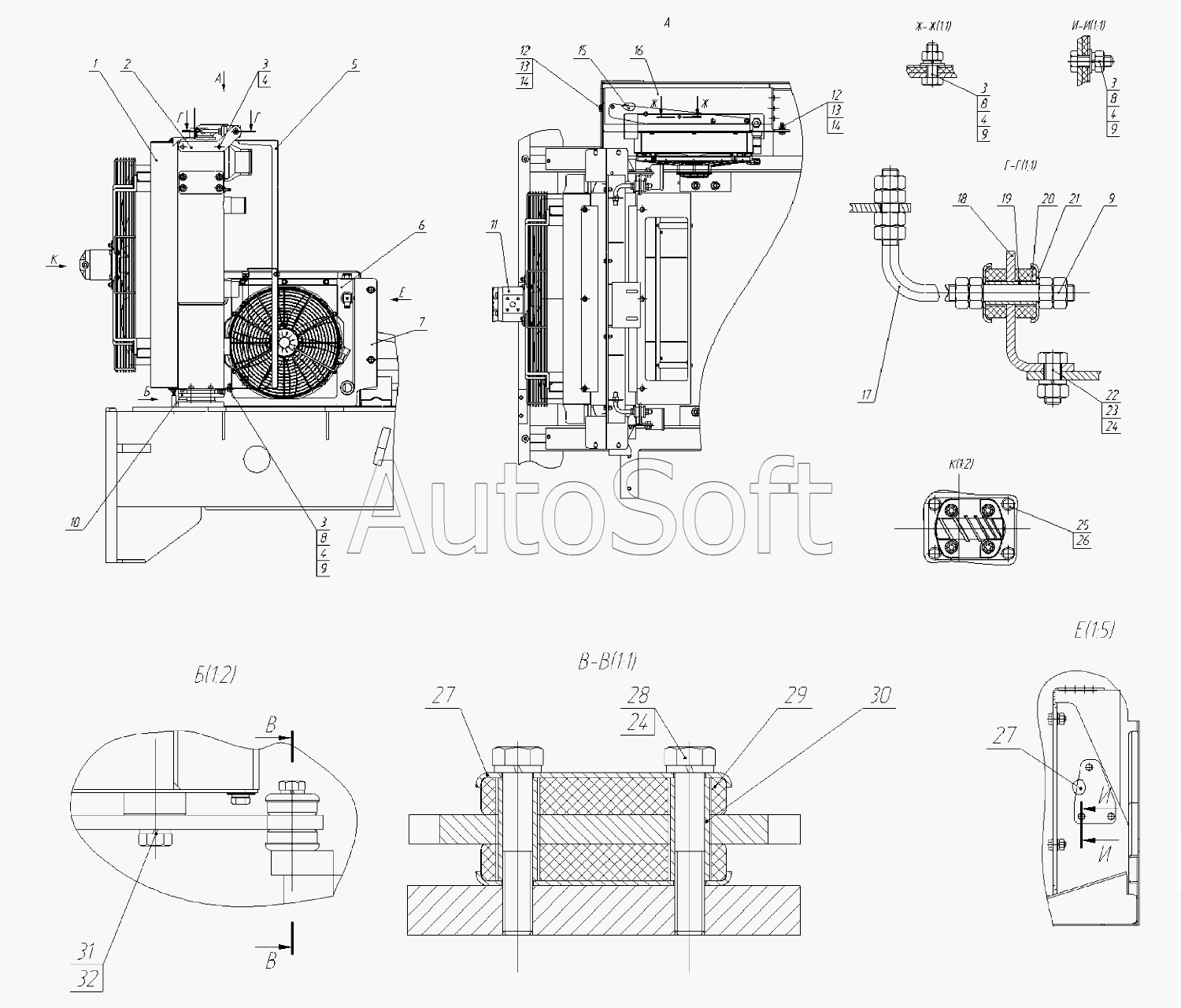

Каталог запасных частей к технике: Брянский Арсенал TG-200 (770.исп.11) (2014). Установка блока радиаторов 771.02.02.01.000
/90.gif)
1
2
3
3
3
3
4
4
4
4
5
6
7
8
8
8
9
9
9
10
10
11
12
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***4 | Теплообменник SCM AC-OL-INT YAMZ 536 FR 4815710005 (без мотора, с крыльчаткой) | |
| 2 | 7***2 | Платик | |
| 3 | Б***0 | Болт | |
| 4 | Ш***6 | Шайба 8 65Г 016 | |
| 5 | 7***0 | Кожух | |
| 6 | 9***1 | Теплообменник HPV18 (2.V18.24.3.01) | |
| 7 | 7***5 | Кронштейн | |
| 8 | Г***8 | Гайка М8 | |
| 9 | Ш***8 | Шайба | |
| 10 | 7***1 | Основание | |
| 11 | 5***4 | Мотор шестеренный AZMN-22-025UCB20PX-S0077 | |
| 12 | Б***0 | Болт М10х20 | |
| 13 | Г***0 | Гайка М10 | |
| 14 | Ш***0 | Шайба | |
| 15 | 7***7 | Прижим | |
| 16 | 7***8 | Уплотнение | |
| 17 | 7***4 | Стяжка | |
| 18 | 7***3 | Уголок | |
| 19 | 2***2 | Втулка | |
| 20 | 2***1 | Прокладка | |
| 21 | 2***3 | Чашка | |
| 22 | Б***5 | Болт М12х25 | |
| 23 | Г***2 | Гайка М12 | |
| 24 | Ш***6 | Шайба 12 65Г 016 | |
| 25 | Б***0 | Болт М10х30 | |
| 26 | Ш***6 | Шайба 10 65Г 016 | |
| 27 | 7***6 | Прижим | |
| 28 | Б***0 | Болт | |
| 29 | 2***4 | Подушка | |
| 30 | 2***1 | Втулка | |
| 31 | Б***0 | Болт М16х30 | |
| 32 | Ш***6 | Шайба 16 65Г 016 |
