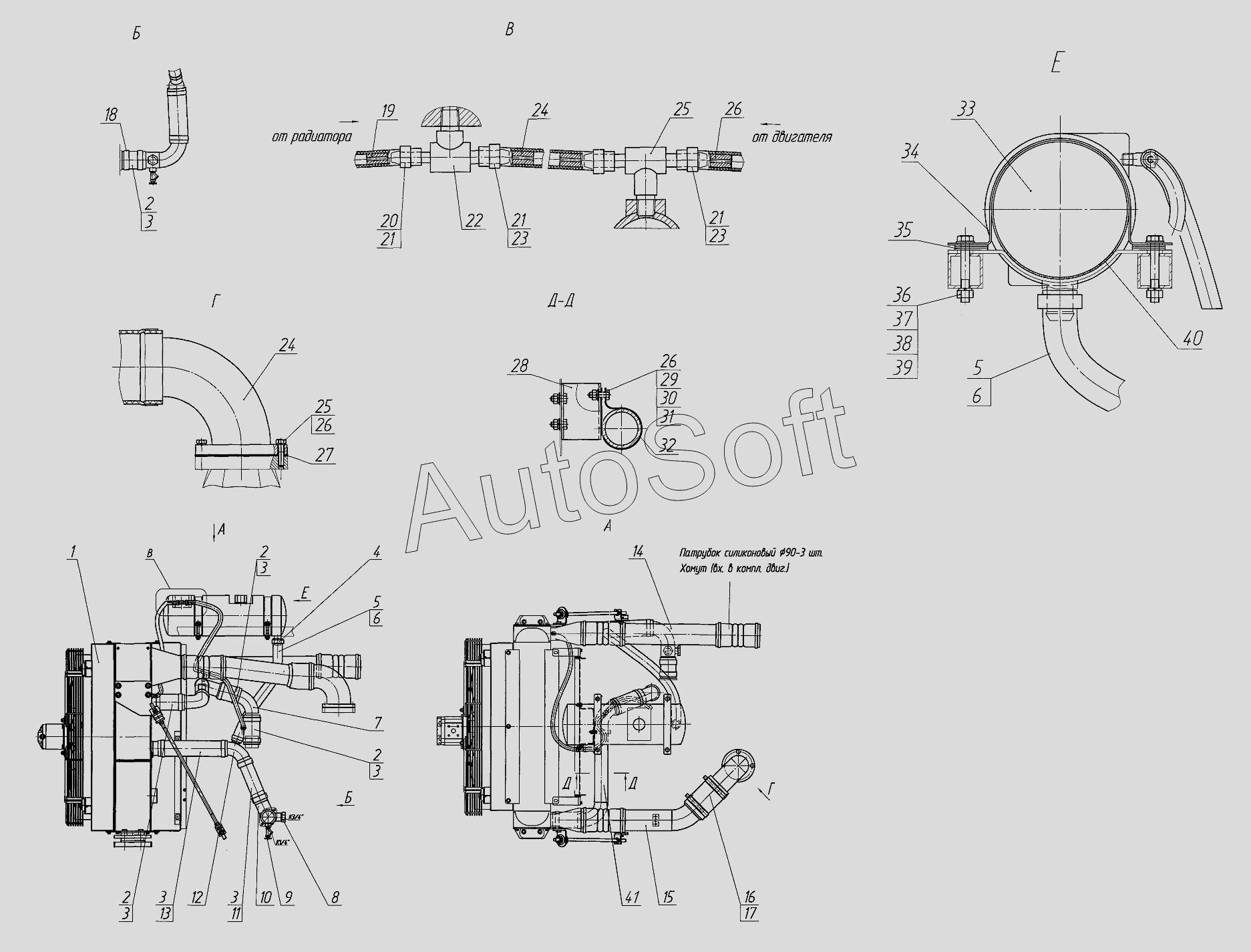

Каталог запасных частей к технике: Брянский Арсенал TG-180 (760-12) (2017). Система охлаждения 760.22.02.00.000-04
/99.gif)
31
23
23
24
24
25
42
42
42
26
43
43
43
43
27
28
29
30
22
32
33
34
35
36
37
38
39
40
41
12
2
2
2
2
3
3
3
3
3
3
4
5
5
6
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***4 | Блок радиаторов | |
| 2 | Р***8 | Рукав | |
| 3 | R***7 | Хомут силовой одноболтовый | |
| 4 | Х***0 | Хомут червячный | |
| 5 | Р***в | Рукав | |
| 6 | R***3 | Хомут силовой одноболтовый | |
| 7 | 7***0 | Патрубок | |
| 8 | 0***4 | Пробка | |
| 9 | 1***0 | Кран сливной в сборе | |
| 10 | 7***0 | Патрубок | |
| 11 | Р***8 | Рукав | |
| 12 | 7***0 | Патрубок | |
| 13 | Р***8 | Рукав | |
| 14 | 7***3 | Труба | |
| 15 | 7***0 | Патрубок | |
| 16 | Р***0 | Рукав силиконовый | |
| 17 | R***2 | Хомут силовой одноболтовый | |
| 18 | R***3 | Хомут силовой одноболтовый | |
| 19 | 7***3 | Дроссель | |
| 20 | 7***1 | Рукав 8х16,5 | |
| 21 | Х***2 | Хомут червячный | |
| 22 | 7***0 | Тройник | |
| 23 | 7***2 | Рукав 10х17,5 L=500 мм | |
| 24 | 7***0 | Патрубок | |
| 25 | 7***0 | Тройник | |
| 26 | 7***1 | Дроссель | |
| 27 | 7***5 | Прокладка | |
| 28 | 7***4 | Кронштейн | |
| 29 | Б***5 | Болт | |
| 30 | Г***8 | Гайка М8 | |
| 31 | Ш***2 | Шайба С.8.02 | |
| 32 | 7***1 | Хомут | |
| 33 | Т***0 | Бачок расширительный | |
| 34 | 7***2 | Скоба | |
| 35 | 2***7 | Прокладка | |
| 36 | Б***0 | Болт М10х70 | |
| 37 | Г***0 | Гайка М10 | |
| 38 | Ш***Г | Шайба10.65Г | |
| 39 | Ш***2 | Шайба | |
| 40 | 7***2 | Пластина | |
| 41 | 7***0 | Патрубок | |
| 42 | Б***5 | Болт М8х35 | |
| 43 | Ш***Г | Шайба 8.65Г |
