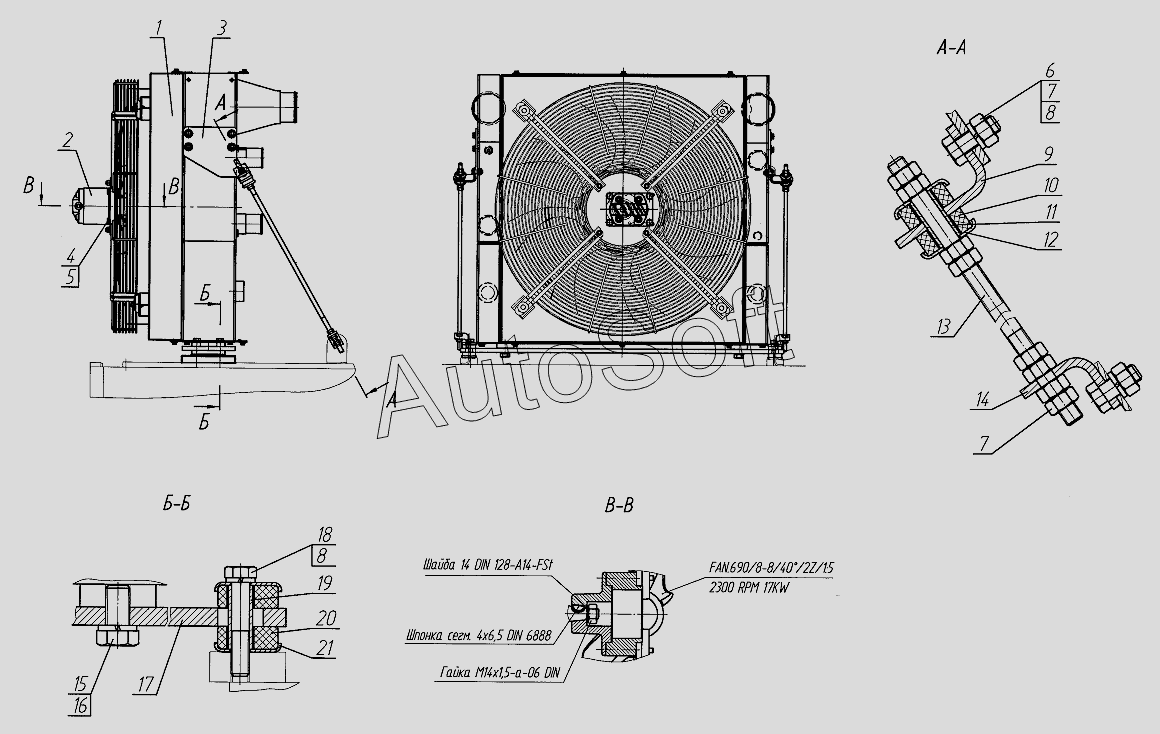

Каталог запасных частей к технике: Брянский Арсенал TG-180 (760-12) (2017). Блок радиаторов 760.22.02.01.000-04
/100.gif)
11
21
20
19
18
17
16
15
14
13
12
1
10
9
8
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C***4 | Теплообменник | |
| 2 | A***7 | Мотор шестеренный | |
| 3 | 7***1 | Кронштейн | |
| 4 | Б***0 | Болт М10х30 | |
| 5 | Ш***Г | Шайба10.65Г | |
| 6 | Б***0 | Болт М12х30 | |
| 7 | Г***2 | Гайка М12 | |
| 8 | Ш***Г | Шайба12.65Г | |
| 9 | 7***4 | Уголок | |
| 10 | 2***1 | Прокладка | |
| 11 | 2***2 | Втулка | |
| 12 | 2***1 | Втулка | |
| 13 | 2***2 | Стяжка | |
| 14 | 7***3 | Уголок | |
| 15 | Б***0 | Болт М16х30 | |
| 16 | Ш***Г | Шайба16.65Г | |
| 17 | 7***1 | Основание | |
| 18 | Б***5 | Болт М12х65 | |
| 19 | 2***3 | Чашка | |
| 20 | 2***4 | Подушка | |
| 21 | 2***3 | Накладка |
